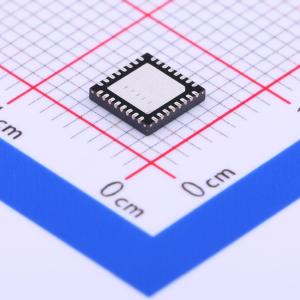

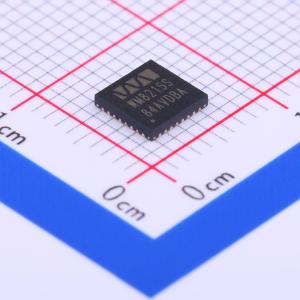

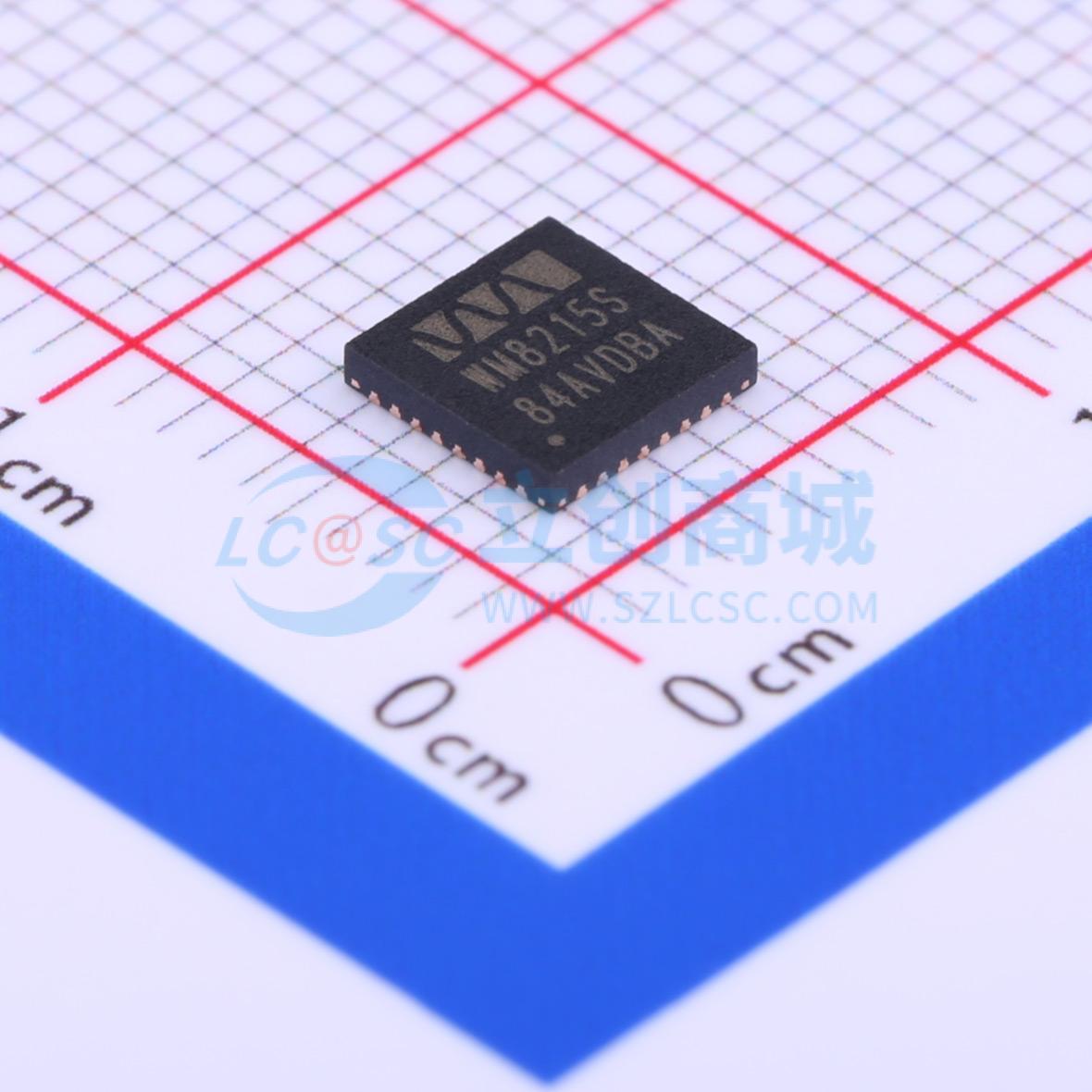

温馨提醒：图片仅供参考，商品以实物为准
WM8215CSEFL/R
WM8215 60MSPS 10bit 3通道CCD数字化器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WM8215是一款10位模拟前端/数字化器IC，具有60MSPS的转换率，适用于CCD传感器或接触图像传感器(CIS)。该设备包括三个模拟信号处理通道，每个通道包含复位电平箝位、相关双采样、可编程增益和偏移调整功能。
- 品牌名称
- Cirrus Logic(凌云)
- 商品型号
- WM8215CSEFL/R
- 商品编号
- C323835
- 商品封装
- QFN-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟前端(AFE) | |
| 分辨率 | 10位 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.3V~3.63V | |
| 工作温度 | 0℃~+70℃ |
商品概述
WM8215是一款10位模拟前端/数字化器IC，可处理来自CCD传感器或接触式图像传感器（CIS）的模拟输出信号，并以高达60MSPS的像素采样率对其进行数字化处理。 该器件包含三个模拟信号处理通道，每个通道都具备复位电平钳位、相关双采样以及可编程增益和失调调整功能。这些通道的输出经时分复用后输入到一个高速10位模数转换器中。数字输出数据以10位宽并行格式提供。 内部提供一个4位DAC用于生成内部参考电平。在非CDS模式下，可用于参考CIS信号，或在复位电平钳位期间钳位CCD信号，也可提供外部参考电平。ADC参考电平由内部生成，确保器件实现最佳性能。 采用3.3V模拟电源电压和3.3V数字接口电源时，WM8215的典型功耗仅为400mW。
商品特性
- 10位ADC
- 60MSPS转换速率
- 低功耗 - 典型值400mW
- 3.3V单电源供电
- 三通道操作
- 相关双采样
- 可编程增益（9位分辨率）
- 可编程失调调整（8位分辨率）
- 灵活的钳位时序
- 可编程钳位电压
- 内部生成电压参考
- 32引脚QFN封装 串行控制接口
应用领域
- 数码复印机
- USB2.0兼容扫描仪
- 多功能外设
- 高速CCD/CIS传感器接口
