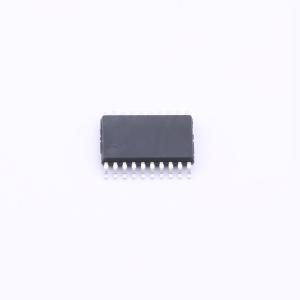

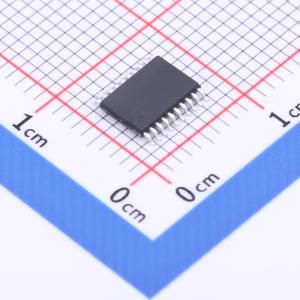

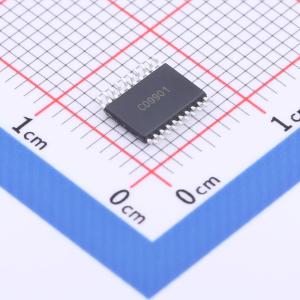

温馨提醒：图片仅供参考，商品以实物为准
EG2134_N
商品参数
参数完善中
商品概述
EG2134是一款高性价比的大功率MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路。 EG2134高端的工作电压可达300V，低端VCC的电源电压范围宽4.5V - 20V。该芯片具有闭锁功能防止输出功率管同时导通，输入通道HIN和LIN内建了下拉电阻，在输入悬空时使上、下功率MOS管处于关闭状态，输出电流能力10+1.2A/-1.4A，采用TSSOP20和QFN24封装。
商品特性
- 高端悬浮自举电源设计，耐压可达300V
- 集成三路独立半桥驱动
- 适应5V、3.3V输入电压
- 最高频率支持500KHZ
- 低端VCC电压范围4.5V - 20V
- 输出电流能力10+1.2A/-1.4A
- 内建死区控制电路
- 自带闭锁功能，彻底杜绝上、下管输出同时导通
- HIN输入通道高电平有效，控制高端HO输出
- LIN输入通道高电平有效，控制低端LO输出
- 封装形式：TSSOP20/QFN24
应用领域
- 三相直流无刷电机驱动器
