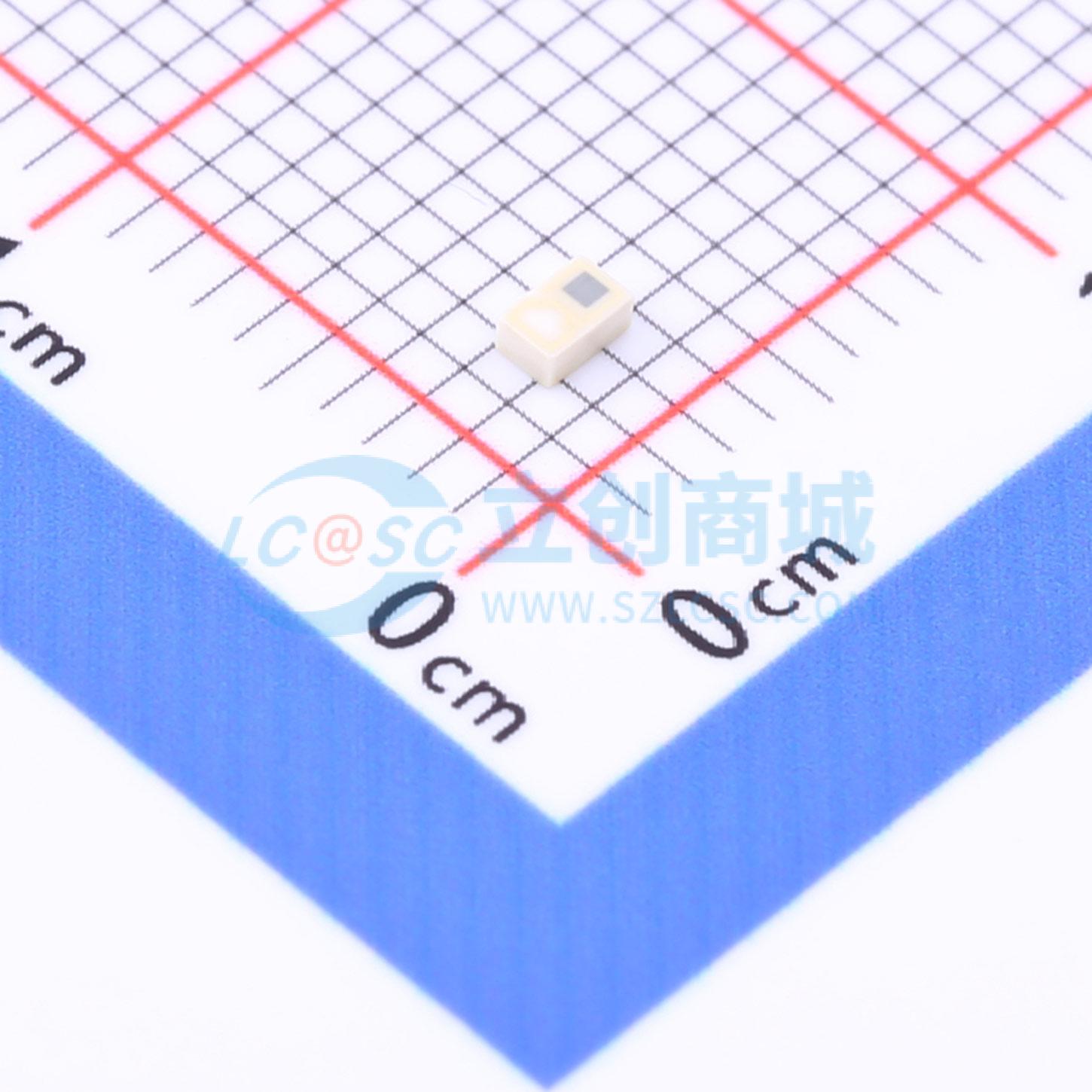

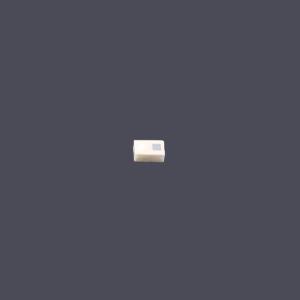

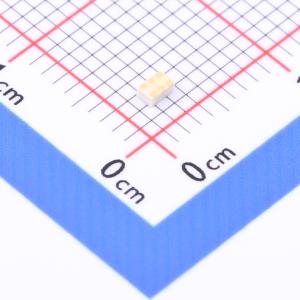

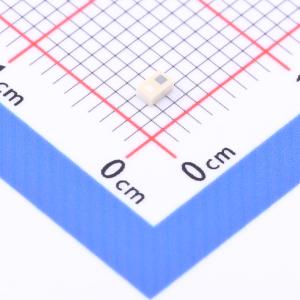

DPX202200DT-4205B2

DPX系列 2.0X1.25mm [EIA 0805]类型

零件号: DPX202200DT-4205B2

尺寸（毫米）

• L: 2.00 ±0.10
• W: 1.25 ±0.10
• T: 0.90 最大值
• a: 0.35 ±0.10
• b: 0.30 ±0.10
• C: 0.60 ±0.10
• d: 0.275 ±0.10
• P: 0.65 ±0.10

端子功能

• (1) 地线
• (2) 公共端口
• (3) 地线
• (4) 高频段端口
• (5) 地线
• (6) 低频段端口

工作温度: -40至+85℃ 存储温度: -40至+85℃

电气特性（测量） 低频段

• 插入损耗（dB）: 617至960 MHz, 0.51（典型值），0.60（最大值）
• 插入损耗（dB）（-40至+85℃）: 617至960 MHz, 0.70（最大值）
• VSWR（低频段端口）: 617至960 MHz, 1.20（最小值），1.92（最大值）
• 衰减（dB）:
  • 1427至1511 MHz: 18（最小值），21（典型值）
  • 1559至1619 MHz: 25（最小值），28（典型值）
  • 1805至2170 MHz: 25（最小值），27（典型值）
  • 2400至2700 MHz: 30（最小值），32（典型值）
  • 3400至3800 MHz: 20（最小值），24（典型值）
  • 5150至5850 MHz: 20（最小值），26（典型值）
• 特性阻抗（欧姆）: 50（标称值）

高频段

• 插入损耗（dB）:
  • 1427至1559 MHz: 0.64（典型值），0.75（最大值）
  • 1559至2200 MHz: 0.53（典型值），0.60（最大值）
• 插入损耗（dB）（-40至+85℃）:
  • 1427至1559 MHz: 0.85（最大值）
  • 1559至2200 MHz: 0.70（最大值）
• VSWR（高频段端口）: 1427至2200 MHz, 1.35（最小值），1.92（最大值）
• 衰减（dB）:
  • 617至960 MHz: 22（最小值），24（典型值）
  • 3400至3800 MHz: 16（最小值），28（典型值）
  • 5150至5850 MHz: 25（最小值），28（典型值）
• 特性阻抗（欧姆）: 50（标称值）

公共部分

• 公共端口VSWR:
  • 617至960 MHz: 1.21（典型值），1.92（最大值）
  • 1427至2200 MHz: 1.32（典型值），1.92（最大值）
• 隔离度（dB）:
  • 617至960 MHz: 20（最小值），23（典型值）
  • 1427至1559 MHz: 20（最小值），24（典型值）
  • 1559至2200 MHz: 25（最小值），27（典型值）
• 特性阻抗（欧姆）: 50（标称值）

最大额定值

• 工作温度: -40至+85℃
• 存储温度: -40至+85℃
• 功率处理能力（W）:
  • 公共端口: 4（GSM占空比50%）
  • 低频段端口: 2（LTE连续波），4（GSM占空比50%）
  • 高频段端口: 2（GSM占空比50%，LTE连续波），4（GSM占空比50%）
• 人体模型（HBM）@每个端口: -1000至1000 V（100pF/1500欧姆）
• 机械模型（MM）@每个端口: -150至150 V（200pF/0欧姆）
• 带电设备模型（CDM）@每个端口: -500至500 V（相对湿度: 最大51% RH）

回流焊曲线

• 无铅焊料
• 预热: 150℃至200℃, 60至120秒
• 焊接: 217℃, 60至120秒
• 峰值: 240至260℃, 30秒最大

包装样式

• 卷盘尺寸
• 载带
• 标准包装数量: 每卷2,000个

• 通用电子设备（AV设备、通信设备、家用电器、娱乐设备、计算机设备、个人设备、办公设备、测量设备、工业机器人）
