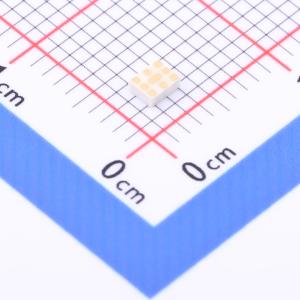

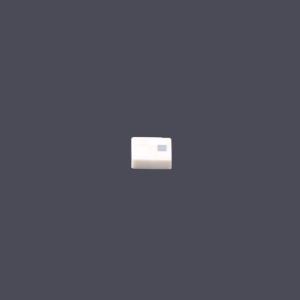

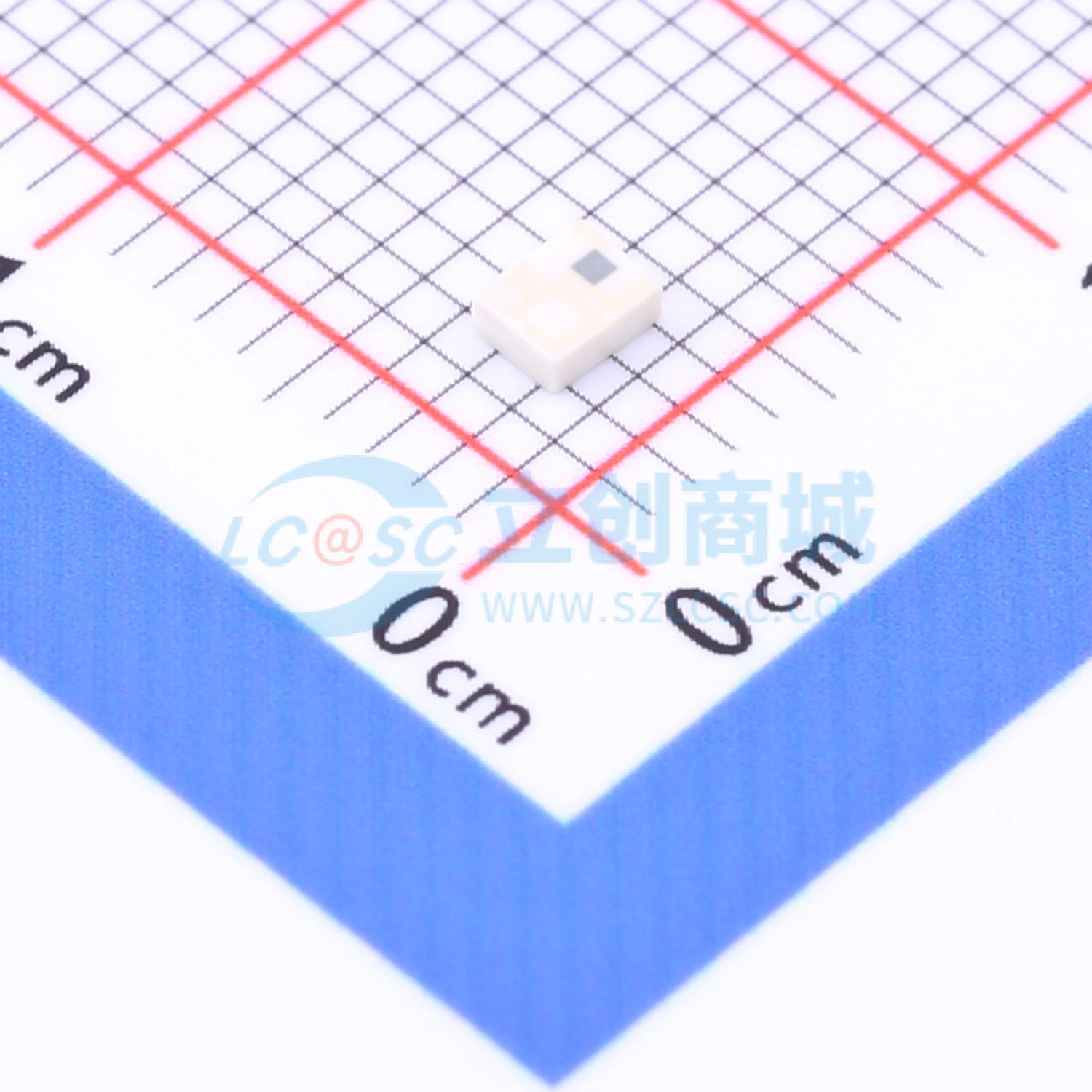

温馨提醒：图片仅供参考，商品以实物为准
TPX255925MT-7014A2
多层三工器，适用于617~960/1427~2690/3400~5925MHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- TDK
- 商品型号
- TPX255925MT-7014A2
- 商品编号
- C2847630
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 | |
| 滤波器类型 | 带通 | |
| 绝对带宽 | 617MHz~960MHz；3.4GHz~5.925GHz；1.427GHz~2.69GHz | |
| 阻抗 | 50Ω |
| 属性 | 参数值 | |
|---|---|---|
| 纹波 | - | |
| 插入损耗 | 0.69dB | |
| 工作温度 | -40℃~+85℃ |
商品概述
多层三工器 适用于 617~960 / 1427~2690 / 3400~5925
TPX 系列 2.5x2.0mm [EIA 1008] 型
型号: TPX255925MT-7014A2
尺寸 (毫米)
- 长度 (L): 2.50 ±0.10
- 宽度 (W): 2.00 ±0.10
- 高度 (T): 最大 1.00
- A: 0.40 ±0.10
- B: 0.55 ±0.10
- C: 0.40 ±0.10
- D: 0.30 ±0.10
- E: 0.90 ±0.10
端子功能
- (1) 高频端口
- (2) 接地 (GND)
- (3) 中频端口
- (4) 接地 (GND)
- (5) 低频端口
- (6) 接地 (GND)
- (7) 公共端口
- (8) 接地 (GND)
- (9) 接地 (GND)
电气特性
-
测量: 低频段
- 插入损耗 (dB)
- 617 至 698: 0.23 (典型值), 0.40 (最大值)
- 698 至 960: 0.40 (典型值), 0.55 (最大值)
- 758 至 798: 0.26 (典型值), 0.40 (最大值)
- 插入损耗 (dB) (-40 至 +85°C)
- 617 至 698: 0.50 (最大值)
- 698 至 960: 0.65 (最大值)
- 758 至 798: 0.50 (最大值)
- 输入端口驻波比 (VSWR)
- 617 至 698: 1.13 (典型值), 2.00 (最大值)
- 698 至 960: 1.13 (典型值), 2.00 (最大值)
- 758 至 798: 1.13 (典型值), 2.00 (最大值)
- 衰减 (dB)
- 1427 至 2690: 12 (最小值), 16 (典型值)
- 3400 至 3800: 18 (最小值), 27 (典型值)
- 5150 至 5925: 7 (最小值), 13 (典型值)
- 特性阻抗 (欧姆): 50 (标称值)
- 插入损耗 (dB)
-
测量: 中频段
- 插入损耗 (dB)
- 1427 至 2690: 0.70 (典型值), 0.80 (最大值)
- 插入损耗 (dB) (-40 至 +85°C)
- 1427 至 2690: 0.95 (最大值)
- 输入端口驻波比 (VSWR)
- 1427 至 2690: 1.31 (典型值), 2.00 (最大值)
- 衰减 (dB)
- 617 至 960: 15 (最小值), 19 (典型值)
- 3400 至 3800: 12 (最小值), 16 (典型值)
- 5150 至 5925: 12 (最小值), 17 (典型值)
- 特性阻抗 (欧姆): 50 (标称值)
- 插入损耗 (dB)
-
测量: 高频段
- 插入损耗 (dB)
- 3400 至 3800: 0.69 (典型值), 0.90 (最大值)
- 5150 至 5925: 0.42 (典型值), 0.60 (最大值)
- 插入损耗 (dB) (-40 至 +85°C)
- 3400 至 3800: 1.10 (最大值)
- 5150 至 5925: 0.75 (最大值)
- 输入端口驻波比 (VSWR)
- 3400 至 3800: 1.32 (典型值), 2.00 (最大值)
- 5150 至 5925: 1.20 (典型值), 2.00 (最大值)
- 衰减 (dB)
- 617 至 960: 16 (最小值), 22 (典型值)
- 1427 至 2690: 15 (最小值), 18 (典型值)
- 特性阻抗 (欧姆): 50 (标称值)
- 插入损耗 (dB)
-
测量: 公共端
- 输入端口驻波比 (VSWR)
- 617 至 698: 1.15 (典型值), 2.00 (最大值)
- 698 至 960: 1.15 (典型值), 2.00 (最大值)
- 758 至 798: 1.14 (典型值), 2.00 (最大值)
- 1427 至 2690: 1.38 (典型值), 2.00 (最大值)
- 3400 至 3800: 1.30 (典型值), 2.00 (最大值)
- 5150 至 5925: 1.16 (典型值), 2.00 (最大值)
- 隔离度 (dB)
- 中频至低频: 617 至 698: 15 (最小值), 20.0 (典型值)
- 中频至低频: 1427 至 2690: 12 (最小值), 17.0 (典型值)
- 高频至低频: 617 至 960: 16 (最小值), 22.0 (典型值)
- 高频至低频: 3400 至 3800: 18 (最小值), 26.0 (典型值)
- 高频至低频: 5150 至 5925: 7 (最小值), 13.0 (典型值)
- 中频至高频: 1427 至 2690: 15 (最小值), 18.0 (典型值)
- 中频至高频: 3400 至 3800: 12 (最小值), 20.0 (典型值)
- 中频至高频: 5150 至 5925: 12 (最小值), 19.0 (典型值)
- 特性阻抗 (欧姆): 50 (标称值)
- 输入端口驻波比 (VSWR)
最大额定值
- 工作温度: -40 至 +85°C
- 存储温度: -40 至 +85°C
- 功率处理 (瓦)
- 公共端口: 4 (占空比 50% 在 617~960 MHz), 1 (连续波在 1427~2690 MHz), 1 (连续波在 3400~3800 MHz)
- 低频端口: 4 (连续波在 5150~5925 MHz, 占空比 50% 在 617~960 MHz)
- 中频端口: 1 (连续波)
- 高频端口: 1 (连续波)
- 人体模型: 每个端口 HBM @: -1000 至 1000 V (100pF/1500 欧姆)
- 机器模型: 每个端口 MM @: -150 至 150 V (200pF/0 欧姆)
- 充电设备模型: 每个端口 CDM @: -500 至 500 V (相对湿度: 最大 60% RH)
频率特性
- 低频段: S11, S22
- 中频段: S11, S33
- 高频段: S11, S44
封装样式
- 卷盘尺寸 (毫米)
- A: 2.2 ±0.05
- B: 2.7 ±0.05
- C: 8.0 +0.3/-0.1
- D: 3.5 ±0.05
- E: 1.75 ±0.1
- F: 4.0 ±0.1
- G: 2.0 ±0.05
- H: 4.0 ±0.1
- J: 1.5 +0.1/-0
- K: 1.15 最大
- t: 0.25 ±0.05
- 标准包装数量: 2,000 件/卷
应用领域
- 通用电子设备（AV设备、通信设备、家用电器、娱乐设备、计算机设备、个人设备、办公设备、测量设备、工业机器人）
