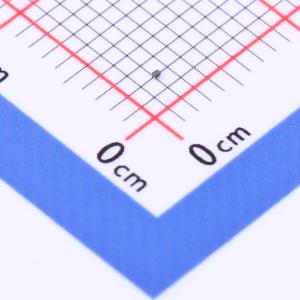

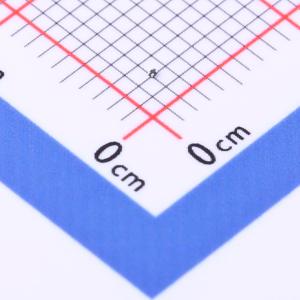

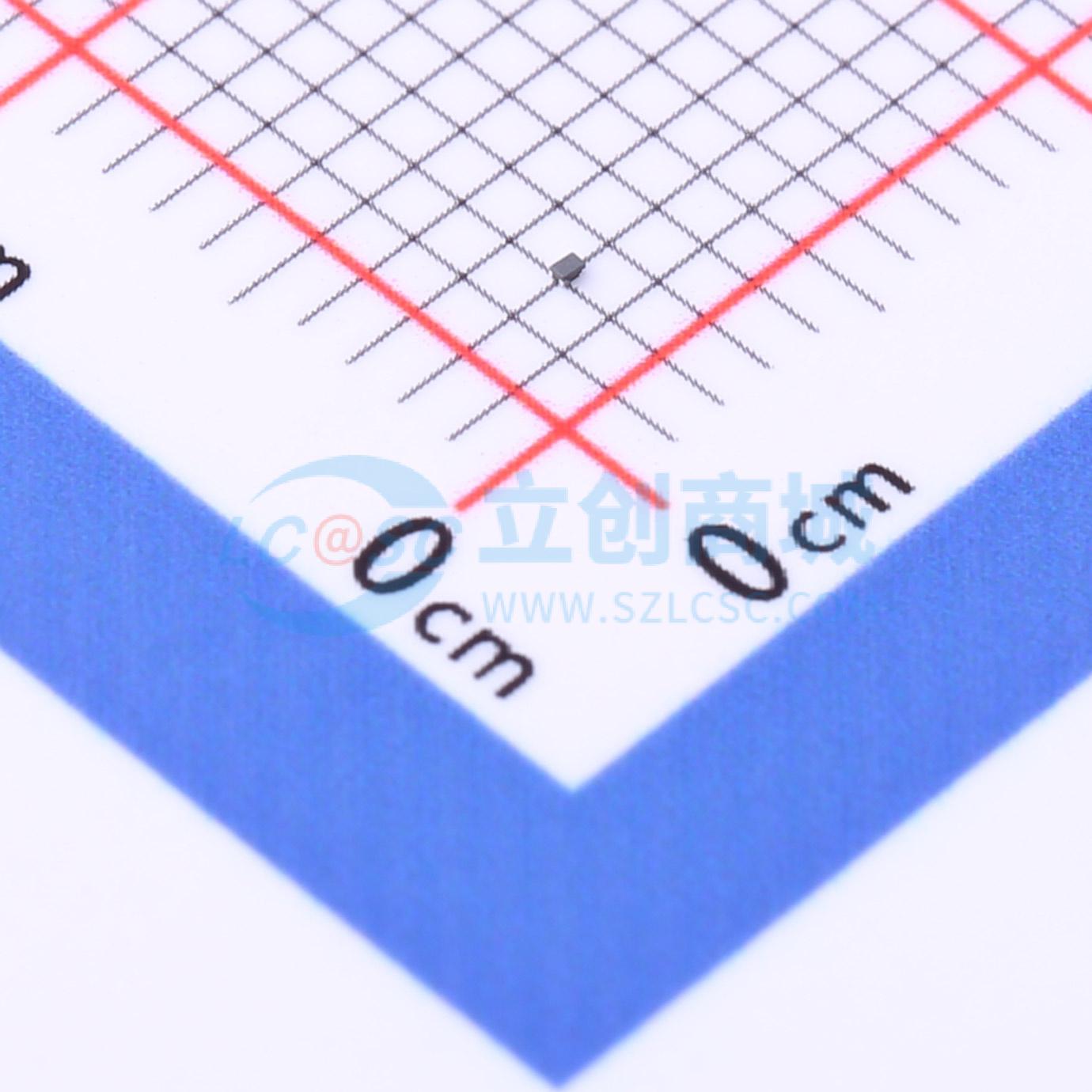

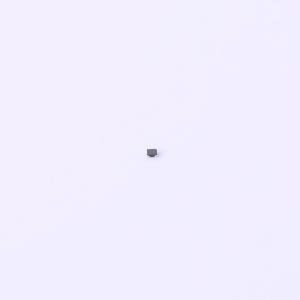

温馨提醒：图片仅供参考，商品以实物为准
TCM0403S-350-2P-T210
TCM0403S-350-2P-T210
- 品牌名称
- TDK
- 商品型号
- TCM0403S-350-2P-T210
- 商品编号
- C2847621
- 商品封装
- SMD,0.45×0.3×0.23 mm
- 包装方式
- 编带
- 商品毛重
- 0.006克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 通道数 | - | |
| 电感@频率 | - | |
| 额定电流 | 50mA | |
| 阻抗@频率 | 35Ω@100MHz | |
| 额定电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压(AC) | - | |
| 耐电压 | - | |
| 直流电阻(DCR) | 3Ω | |
| 工作温度 | -25℃~+85℃ | |
| 绝缘电阻 | 10MΩ |
商品特性
- 该产品是一款薄膜共模滤波器，频率范围宽，可用于USB3.0和DisplayPort等高速差分信号接口。
- 通过在确保共模阻抗的同时实现宽频率范围（6GHz及以上）的差模传输，对高速差分传输线信号几乎无影响，从而实现EMC抑制。
- 产品系列包括0403（L 0.45×W 0.30×T 0.23mm），这是业内最小的薄膜共模滤波器。
- 工作温度范围：-25°C到+85°C
应用领域
- 用于移动设备和智能手机、平板电脑、数码相机和便携式音乐播放器等一般消费产品的超高速差分接口（HDMI、DVI、DisplayPort、USB3.0等）的噪声对策。
- 应用指南：智能手机/平板电脑
