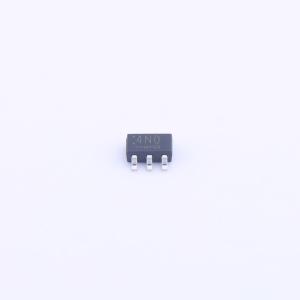

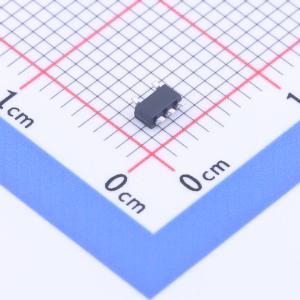

TCR2EF40,LM(CT

TCR2EF和TCR2EE系列是带有开/关控制输入的CMOS单输出电压调节器，具有低压差、低输出噪声电压和快速负载瞬态响应的特点。 这些电压调节器提供1.0 V至5.0 V之间的固定输出电压，能够驱动高达200 mA的电流。它们具备过流保护和自动放电功能。 TCR2EF和TCR2EE系列的压差低至180 mV（2.5 V输出，Iout = 150 mA），输出噪声电压低至35 μVrms（2.5 V输出），负载瞬态响应仅为ΔVout = ±60 mV（Iout = 1 mA ⇔ 150 mA，Cout = 1.0 μF）。 因此，TCR2EF和TCR2EE系列适用于模拟和射频应用等对电源敏感的场合。

• 低压差：3.0 V输出、Iout = 150 mA时，VDO = 150 mV（典型值）（SMV (SOT - 25)(SC - 74A)）；2.5 V输出、Iout = 150 mA时，VDO = 180 mV（典型值）（ESV (SOT - 553)）；1.8 V输出、Iout = 150 mA时，VDO = 230 mV（典型值）；1.2 V输出、Iout = 150 mA时，VDO = 380 mV（典型值）；1.0 V输出、Iout = 150 mA时，VDO = 510 mV（典型值）
• 低输出噪声电压（2.5 V输出、Iout = 10 mA、10 Hz < f < 100 kHz时，VNO = 35 μVrms（典型值））
• 快速负载瞬态响应（Iout = 1 mA ⇔ 150 mA、Cout = 1.0 μF时，ΔVout = ±60 mV（典型值））
• 低静态偏置电流（Iout = 0 mA时，IB = 35 μA（典型值））
• 高纹波抑制比（2.5 V输出、Iout = 10 mA、f = 1 kHz时，73 dB（典型值））
• 宽范围输出电压排列（Vout = 1.0至5.0 V）
• 高Vout精度±1.0%（1.8 V ≤ Vout）
• 过流保护
• 自动放电：CONTROL和GND之间下拉连接
• 可使用陶瓷电容（Cin = 0.1 μF，Cout = 1.0 μF）
• 小封装ESV (SOT - 553)（1.6 mm × 1.6 mm × 0.55 mm）
• 通用封装SMV (SOT - 25)（2.8 mm × 2.9 mm × 1.1 mm）
