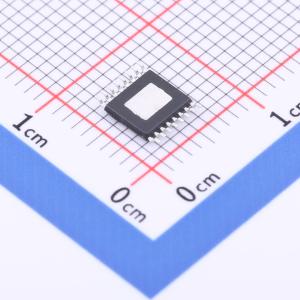

温馨提醒：图片仅供参考，商品以实物为准
VP3379TSG16
高效升压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VP3379是一款高效升压DC/DC转换器,适用于需要升压拓扑的应用。它不需要外部MOSFET,具有周期性电流限制和电流模式控制方案,使其具有宽频带和良好的瞬态响应。峰值电流可以通过外部电阻编程。开关频率可以在100kHz到1MHz之间设置。内置30V/15mΩ MOSFET开关,具有高效率和低静态电流。
- 品牌名称
- VIVA(昱盛)
- 商品型号
- VP3379TSG16
- 商品编号
- C2847213
- 商品封装
- TSSOP-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.089克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 6V~25V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 100kHz~1MHz；475kHz | |
| 工作温度 | -40℃~+85℃@(TA)；-40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式；SEPIC | |
| 静态电流(Iq) | 10uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
VP3379是一款多功能转换器，专为无需外部MOSFET的升压拓扑应用而设计。除逐周期电流限制外，电流模式控制方案还使其具备宽带宽和良好的瞬态响应。只需使用一个外部电阻即可对峰值电流限制进行编程。
商品特性
- 开关频率可通过电阻或任何外部时钟源设置在100kHz至1MHz之间的任意值，可在更高开关频率下运行以节省解决方案板尺寸
- 进入关断模式时，仅消耗10μμ电流，允许电源排序
- 内置保护电路，如热关断、欠压锁定、短路保护和过压保护
- 内部软启动电路可降低启动时的浪涌电流
- 启动电压：3V
- 输入电压：6V至25V
- 最大输出电压：26V
- 参考电压精度：±1.5%
- 可调100kHz~1MHz时钟频率
- 关断电流：10μμ
- 电流模式操作
- 集成30V/15mΩ MOSFET开关
- 外部RC补偿
- 内部软启动
- 轻载时高效率
- 峰值电流限制和过温保护
- 可调输入欠压锁定阈值电压
- TSSOP - 16外露焊盘绿色封装，符合RoHS标准
应用领域
- 便携式扬声器
- 离线电源
- 电池供电设备
