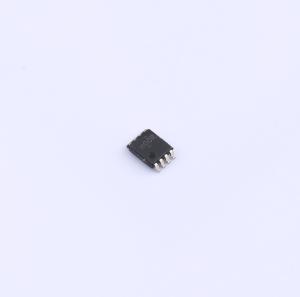

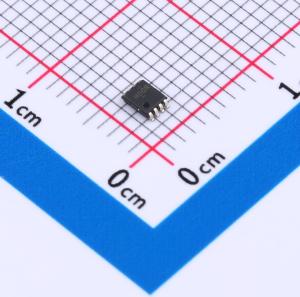

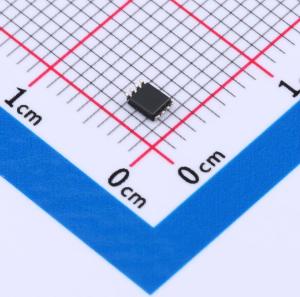

温馨提醒：图片仅供参考，商品以实物为准
SN74AUP2G00DCUR
低功耗双路2输入正与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AUP2G00 2 通道、2 输入、0.8V 至 3.6V 低功耗与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUP2G00DCUR
- 商品编号
- C2847242
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 2 | |
| 工作电压 | 800mV~3.6V | |
| 静态电流(Iq) | 900nA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 1.6V；2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV；700mV | |
| 输出高电平(VOH) | 2.6V | |
| 输出低电平(VOL) | 450mV | |
| 系列 | 74AUP | |
| 传播延迟(tpd) | 8.2ns@3.3V | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
这是一款低功耗双2输入正与非门，型号为SN74AUP2G00，面向低功耗需求，可在全工作电源电压范围内保持很低的静态与动态功耗，有助于延长电池续航，拥有良好的信号完整性，采用正逻辑实现布尔函数Y=非(A·B)或Y=非A+非B，完全符合部分掉电应用规范。
商品特性
- 静态功耗低，静态电流最大值为0.9μA
- 动态功耗低，在3.3V条件下功耗电容典型值为4.3pF
- 输入电容低，输入电容典型值为1.5pF
- 噪声性能好，过冲与下冲低于电源电压的10%
- 集成Ioff电路，支持部分掉电模式操作，器件掉电时可关闭输出，防止破坏性回流电流
- 工作电源电压范围宽，为0.8V~3.6V
- 针对3.3V工作优化
- 支持3.6V I/O容限，可适配混合模式信号工作
- 3.3V条件下传输延迟最大值为5.9ns
- 闩锁性能超过100mA，符合JESD 78 II类规范
- 静电放电性能符合JESD 22测试标准，可承受2000V人体模型放电、1000V带电器件模型放电
- 可提供小型化封装
应用领域
- 电池供电便携式设备
- 点到点应用
