HX6388KUA

HX6388是一款采用BiCMOS工艺的可编程线性霍尔传感器芯片。其输出电压大小与磁通量密度成正比，可调节的参数包括静态电压、灵敏度、极性、钳位电压、灵敏度温漂补偿等，这些参数能在用户终端进行调整。该产品具备开路、过压和欠压检测功能，多颗HX6388共用一组总线时，也可单独对其中一颗进行标定而互不影响。

HX6388通过调制电源电压的方式进行编程，无需额外增加编程脚，这种简易编程方式有利于实现两点标定。此外，其温度补偿电路会根据写入的温度系数调节输出值，使产品能够适配几乎所有常见磁性材料，同时满足全温下的高精度输出。

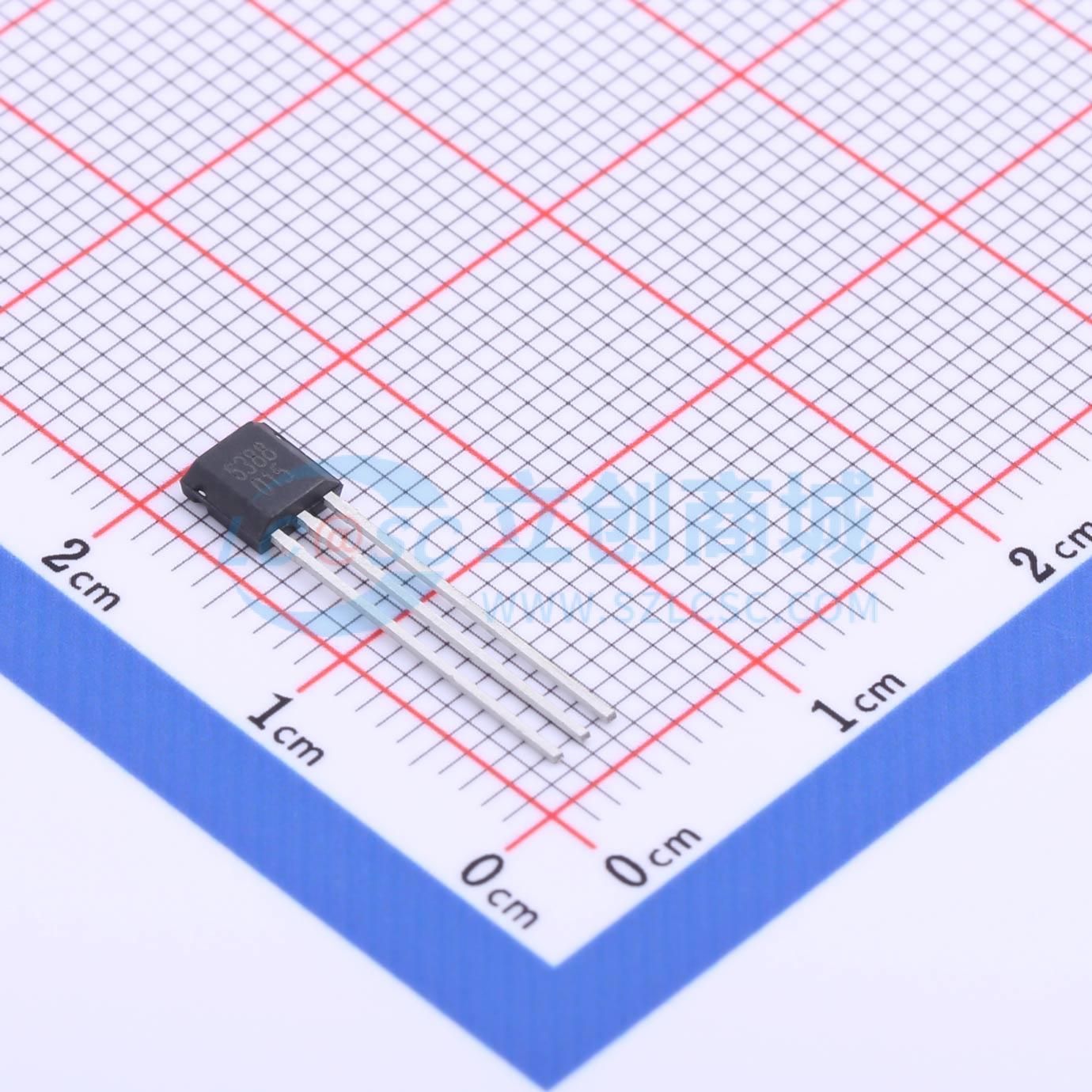

该产品适用于恶劣的工业和汽车环境，典型工作电压为5V，工作环境温度为 -40~150°C，采用小型SIP3 - UA和SOP8 - SO形式封装。

HX6388是一款单片集成电路，可输出与通过霍尔板的磁通量成正比例且与电源电压成比例的电压信号。霍尔芯片感应垂直于封装体丝印面的S极或N极磁场分量会产生霍尔电压，芯片内部的数字信号处理器根据EEPROM寄存器的设定将霍尔电压转换成稳定的模拟量推挽输出。LOCK位寄存器可防止EEPROM中的数据被修改，锁定后寄存器不能被重置。

只要LOCK位寄存器未被设置，输出特性就可通过修改EEPROM寄存器来改变。芯片内部寄存器寻址通过调制电源电压实现。当工作电压在4.5V~5.5V之间时，传感器会产生模拟输出电压。芯片检测到指令后，传感器会读取或写入存储器，并在输出脚上使用数字信号进行应答。

并行连接在同一个电源和地之间的多个传感器可单独对某一个传感器进行标定，通过向其输出脚发送信号来选择需要标定的传感器。

开路检测功能在VDD或GND端损坏时输出特定电压信号。内部的温度补偿电路与斩波稳定电路可确保产品在全温度范围内的输出精度，还能抵抗封装机械应力引起的失调漂移。电路采用非易失性的EEPROM单元，产品的电源脚和输出脚具备过压保护和反接保护。

DSP负责信号调理，是传感器的主要组成部分之一，其参数存储在EEPROM寄存器中。EEPROM寄存器由三大类构成： 类别1包含传感器自适用于磁场系统的寄存器：MODE用于选择感应磁场范围和滤波器频率，以及表征磁灵敏度温度特性的TC、TCSQ和TC - range。 类别2包含定义输出特性的寄存器：灵敏度、静态输出电压、高钳位、低钳位。这四个参数定义了传感器的输出特性。输出电压范围可通过设置寄存器CLAMP - LOW和CLAMP - HIGH进行钳位，以启用故障检测（如对VDD或GND短路、断路等）。 类别3包含内部寄存器和所有寄存器锁定功能。内部寄存器在生产过程中设置好并被锁定，包括振荡器频率调整、A/D转换器失调补偿或其他特殊参数等。

霍尔板感应到外界磁场后会在两端产生电压差，ADC将放大后的霍尔板两端电压差（正压差或负压差）转化为数字量。该数字信号通过低通滤波器处理，并根据EEPROM中的设定值进一步调整。调整后的信号通过D/A读取寄存器读出即为最终输出信号。根据霍尔芯片中可自行调整的磁场范围，A/D转换器的工作范围从 -30mT~+30mT到 -100mT~+100mT不等。

输入磁场范围调整位位于MODE寄存器的bit1和bit2，这些数据定义了A/D转换器的感应磁场范围大小。

传感器可补偿从 -3100ppm/k到1000ppm/k的线性温度系数和 -7ppm/K到2ppm/K的二次系数。

灵敏度寄存器包含DSP上乘法器所需的参数，灵敏度调节范围为 -4~4。对于VDD = 5V，寄存器步进为0.00049。

静态输出VOQ寄存器包含DSP上加法器所需的参数。无磁场作用时，VOQ可调节输出电压范围为 -VDD到VDD。对于VDD = 5V，寄存器调节步进为4.9mV。

输出电压范围可进行钳位，用于检测故障，如输出端短路到VDD、GND或VDD、GND开路。调节低钳位寄存器可控制芯片的最低输出电压，低钳位电压可在0V到VDD / 2之间调整。对于VDD = 5V，寄存器调节步进为9.77mV。调节高钳位寄存器可控制芯片的最高输出电压，高钳位寄存器可在0V到VDD之间调整。对于VDD = 5V，寄存器调节步进为9.77mV。

锁定寄存器包含两位，第一位对外开放，设置该位后芯片“锁定”，不再响应读写命令。该位设定后，需芯片电源复位后“锁定”功能才生效。

• 线性模拟量输出
• 灵敏度可编程
• 静态输出电压可编程
• 温度补偿可编程
• 开路检测，过压、欠压检测
• 工作电压范围为4.5V~5.5V
• 工作温度范围为 -40~150°C
• 磁场响应频率达到2kHz
• 在工作温度范围内总体误差率不超过2%
• EMC和ESD优化设计
• 提供SIP3 - UA与SOP8 - SO封装

• 角度传感器
• 非接触式电位器
• 线性位置感应
• 磁场与电流测量
