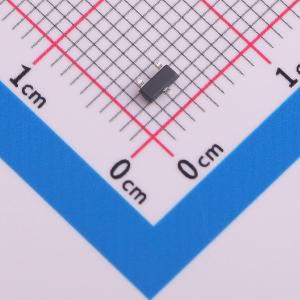

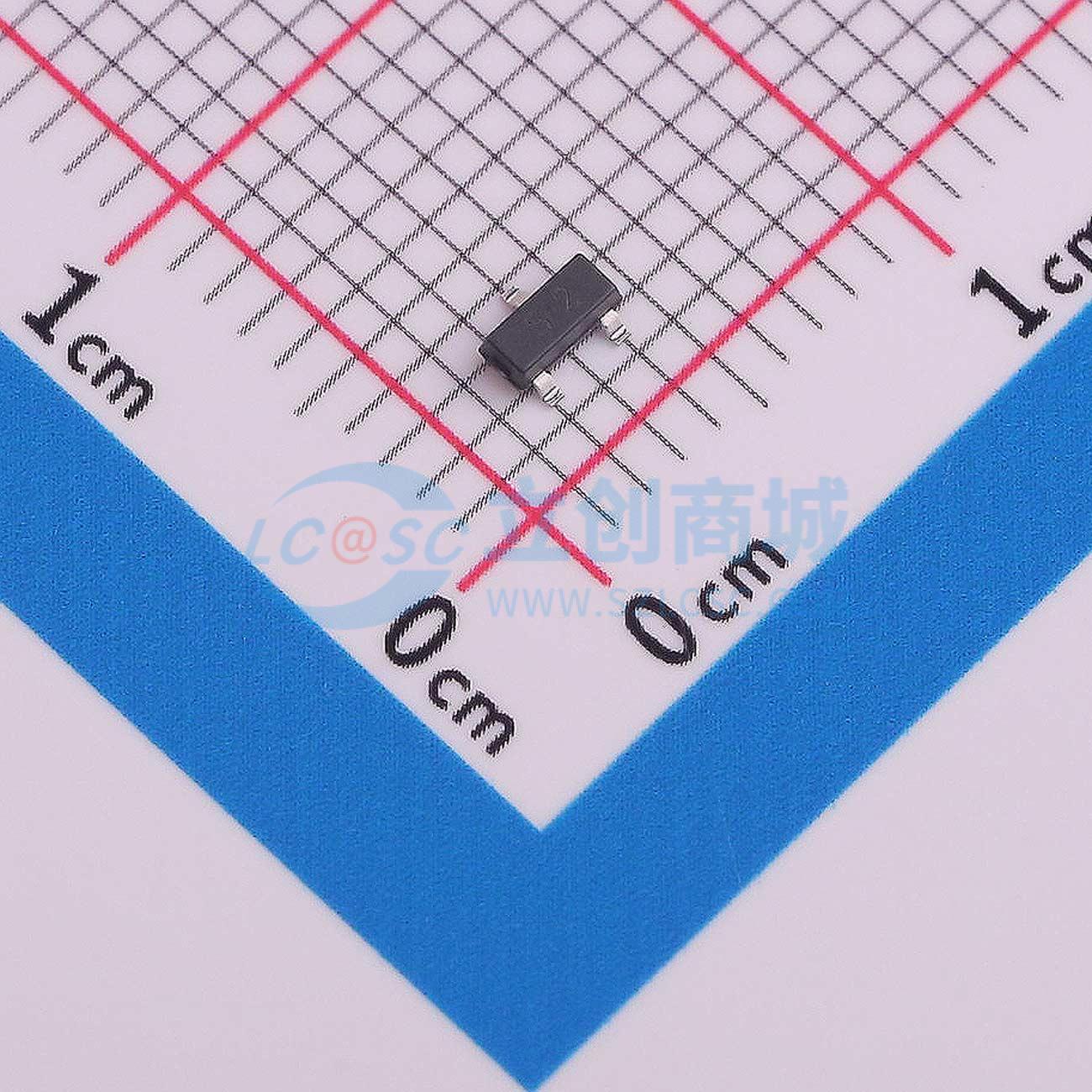

温馨提醒：图片仅供参考，商品以实物为准
HL2302
N沟道MOSFET,电流:3A,耐压:20V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：VDS = 20V。 I0 = 3A。 RDS(on)@VGS = 4.5V < 45mΩ。 RDS(on)@VGS = 2.5V < 58mΩ。 沟槽功率MV MOSFET技术。 电压控制小信号开关。应用：电池供电系统。 固态继电器
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- HL2302
- 商品编号
- C28646268
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.032867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 45mΩ@4.5V | |
| 耗散功率(Pd) | 700mW | |
| 阈值电压(Vgs(th)) | 750mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 4.5nC@4.5V | |
| 输入电容(Ciss) | 120pF | |
| 反向传输电容(Crss) | 25pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 30pF |
商品特性
- 漏源电压(VDS) = 20 V
- 漏极电流(ID) = 3 A
- 栅源电压(VGS) = 4.5 V 时,导通电阻(RDS(on)) < 45 mΩ
- 栅源电压(VGS) = 2.5 V 时,导通电阻(RDS(on)) < 58 mΩ
- 沟槽功率中压 MOSFET 技术
- 电压控制小信号开关
- 快速开关速度
应用领域
-电池供电系统-固态继电器-直接逻辑电平接口:TTL/CMOS
