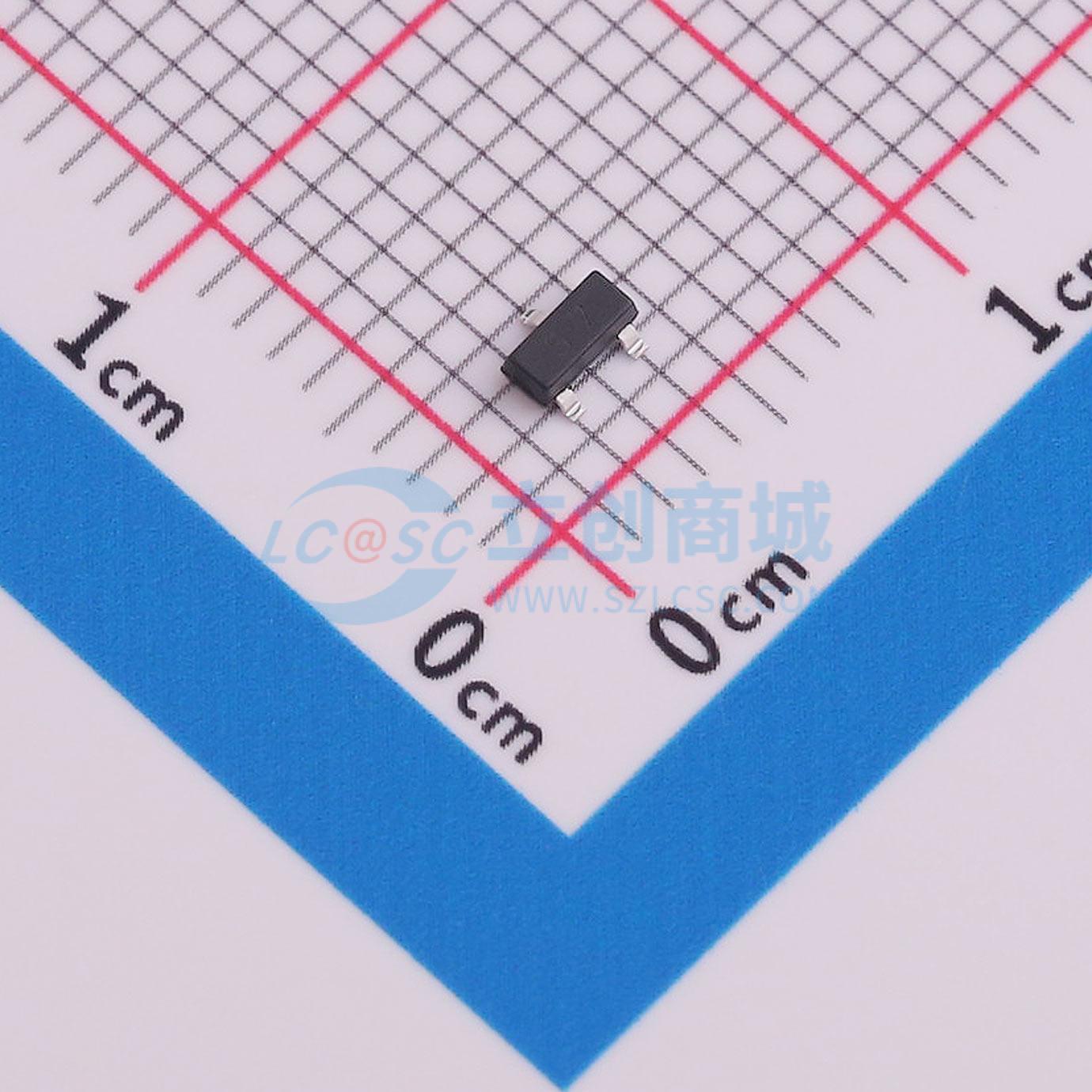

温馨提醒：图片仅供参考，商品以实物为准

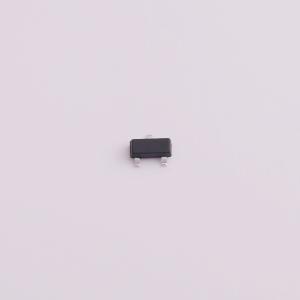

HL2307
P沟道,电流:-2.6A,耐压:-30V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VDS =-30V。 ID =-2.6A。 RDS(on)@VGS =-10V < 90mΩ。 RDS(on)@VGS =-4.5V < 150mΩ。 沟槽功率MV MOSFET技术。 电压控制小信号开关。应用：电池供电系统。 固态继电器
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- HL2307
- 商品编号
- C28646274
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.033824克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 2.6A | |
| 导通电阻(RDS(on)) | 77mΩ@10V；125mΩ@4.5V | |
| 耗散功率(Pd) | 1W | |
| 阈值电压(Vgs(th)) | 1.6V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 4nC@15V | |
| 输入电容(Ciss) | 200pF | |
| 反向传输电容(Crss) | 30pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 45pF |
商品特性
- 低导通电阻
- N沟道MOSFET
- 低输入电容
- 快速开关速度
- ESD保护
应用领域
- DC-DC转换器
- 电源管理功能
- 电池供电系统和固态继电器
- 驱动器：继电器、螺线管、灯具、锤击器、显示器、存储器、晶体管等
