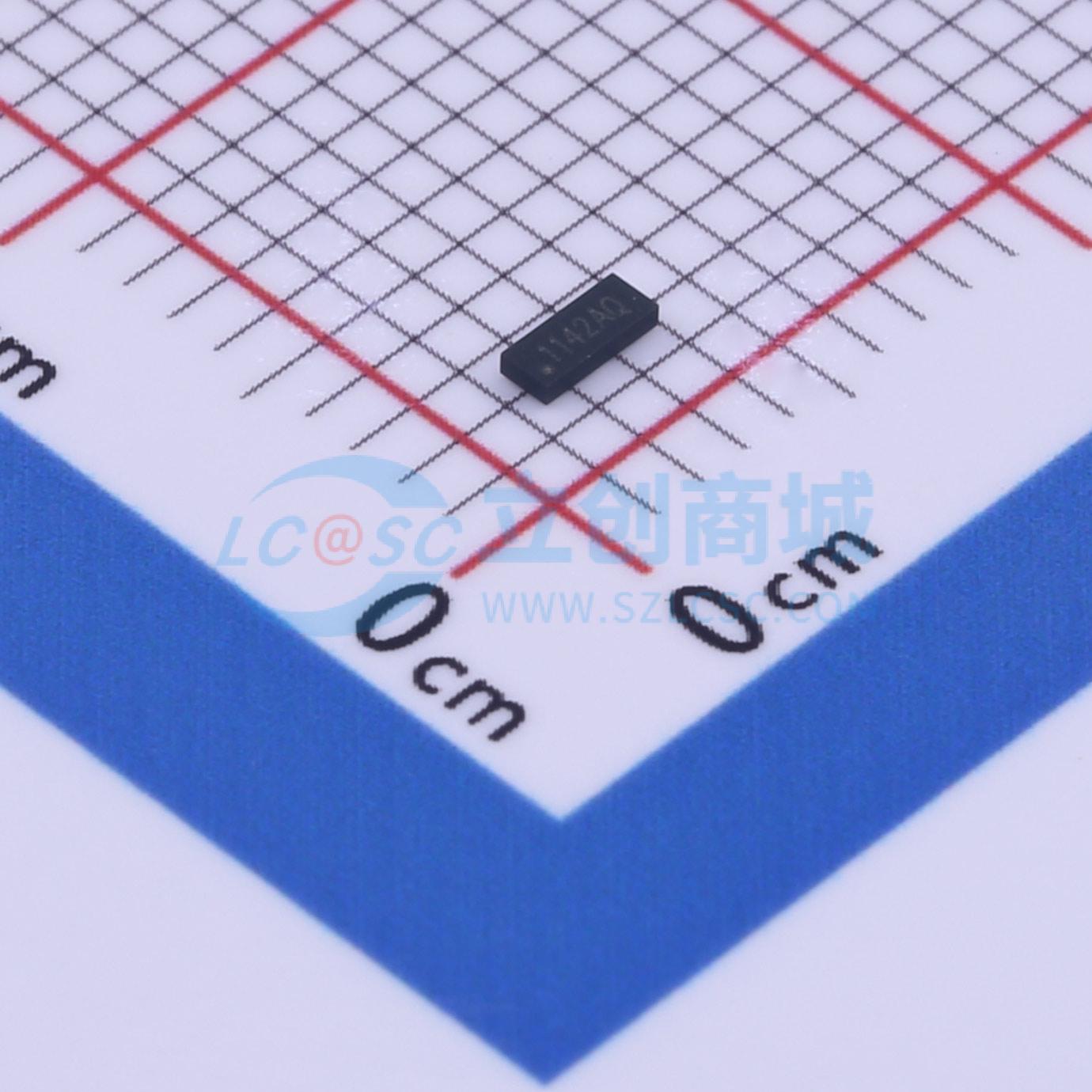

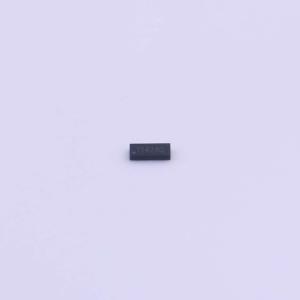

TPAZ176S-04F
低电容4线单向TVS二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款低容4线静电放电（ESD）抑制器有助于保护敏感电子设备免受静电放电影响。它们可增强集成电路的片上保护功能，非常适合对低电容要求较高的低压、高速信号线应用。可用于USB 2.0、IEEE1394、HDMI和GPIO等高速协议的数据端口.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPAZ176S-04F
- 商品编号
- C2841382
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 1.5V | |
| 钳位电压 | 3V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 类型 | ESD | |
| Cj-结电容 | 0.15pF |
商品特性
- 超低电容：典型值0.1 pF（/O至I/O）
- 超低泄漏：纳安级
- 低工作电压：1.5V
- 低钳位电压
- 可保护多达4条数据线和1条电源线
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±20 kV 接触放电：±20 kV
- IEC61000 - 4 - 4（EFT）40A（5/50ns）
- IEC61000 - 4 - 5（雷击）：4 A(8/20μs)
- 符合ROHS标准
应用领域
- 高清多媒体接口（HDMI）
- 数字视频接口（DVI）
- 统一显示接口（UDI）MDDI端口
- PCI Express 串行ATA
