温馨提醒：图片仅供参考，商品以实物为准

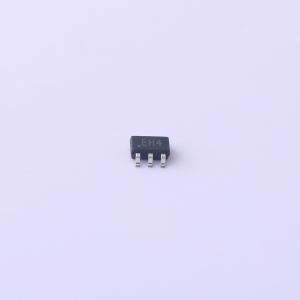

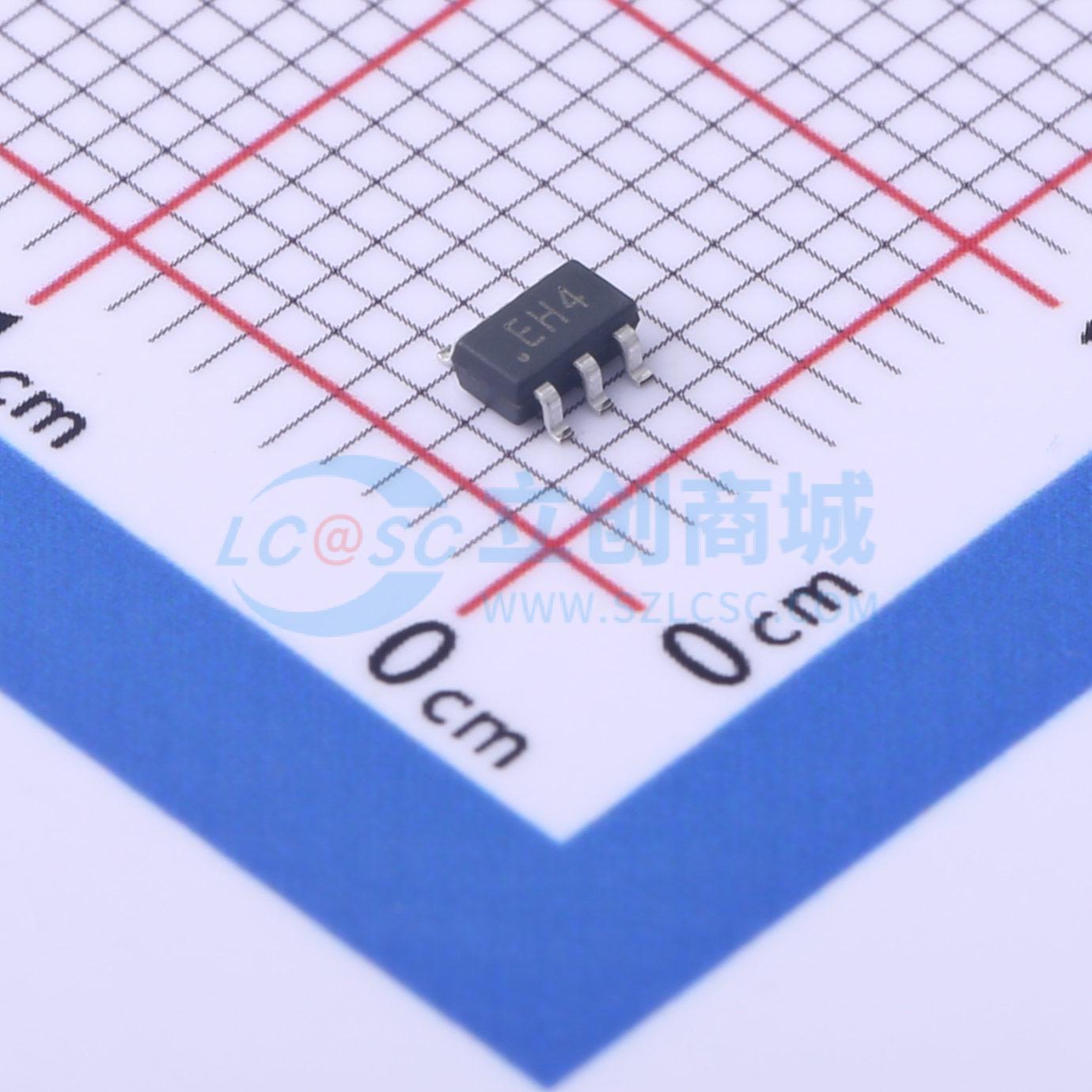

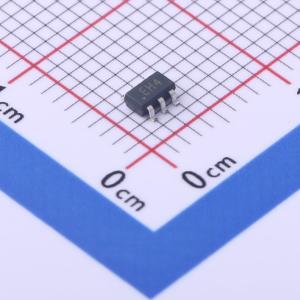

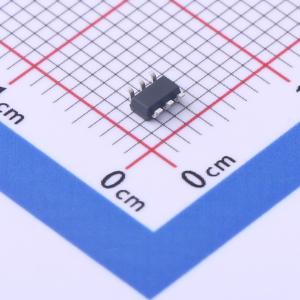

TPSP0504SHTG
5V截止 峰值浪涌电流：4.7A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电放电(ESD)为电压敏感部件提供保护。绝佳的箱位功能、低泄漏和快速响应时间为接触ESD的设计提供了业内最佳的保护。由于尺寸小，因此适用于智能手机、智能手表或板空间非常宝贵的其它许多便携式/可穿戴应用.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPSP0504SHTG
- 商品编号
- C2841397
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V；11V；18V | |
| 峰值脉冲电流(Ipp) | 4.7A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6V | |
| 反向电流(Ir) | 80nA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 0.3pF |
商品特性
- 超低电容：典型值0.3pF（I/O到I/O）
- 超低泄漏：纳安级别
- 低工作电压：5V
- 低钳位电压
- 可保护多达4条数据线和1条电源线
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试
- 空气放电：±25kV
- 接触放电：±20kV
- IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- IEC 61000 - 4 - 5（雷电）：4.7A（8/20μs）
- IEC 61000 - 4 - 2（ESD）抗扰度测试
- 符合ROHS标准
- 封装：SOT23 - 6
- 引脚涂层：亚光锡
- 外壳材料：“绿色”模塑料
- UL阻燃等级94V - 0
- 湿度敏感度：符合J - STD - 020的3级
应用领域
- USB 2.0和USB 3.0端口
- USB OTG
- 数字视频接口（DVI）
- 显示器和平板显示器
- 千兆以太网
