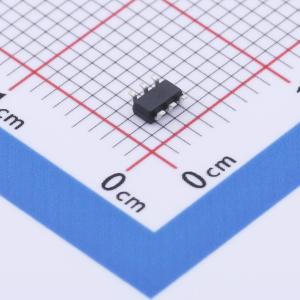

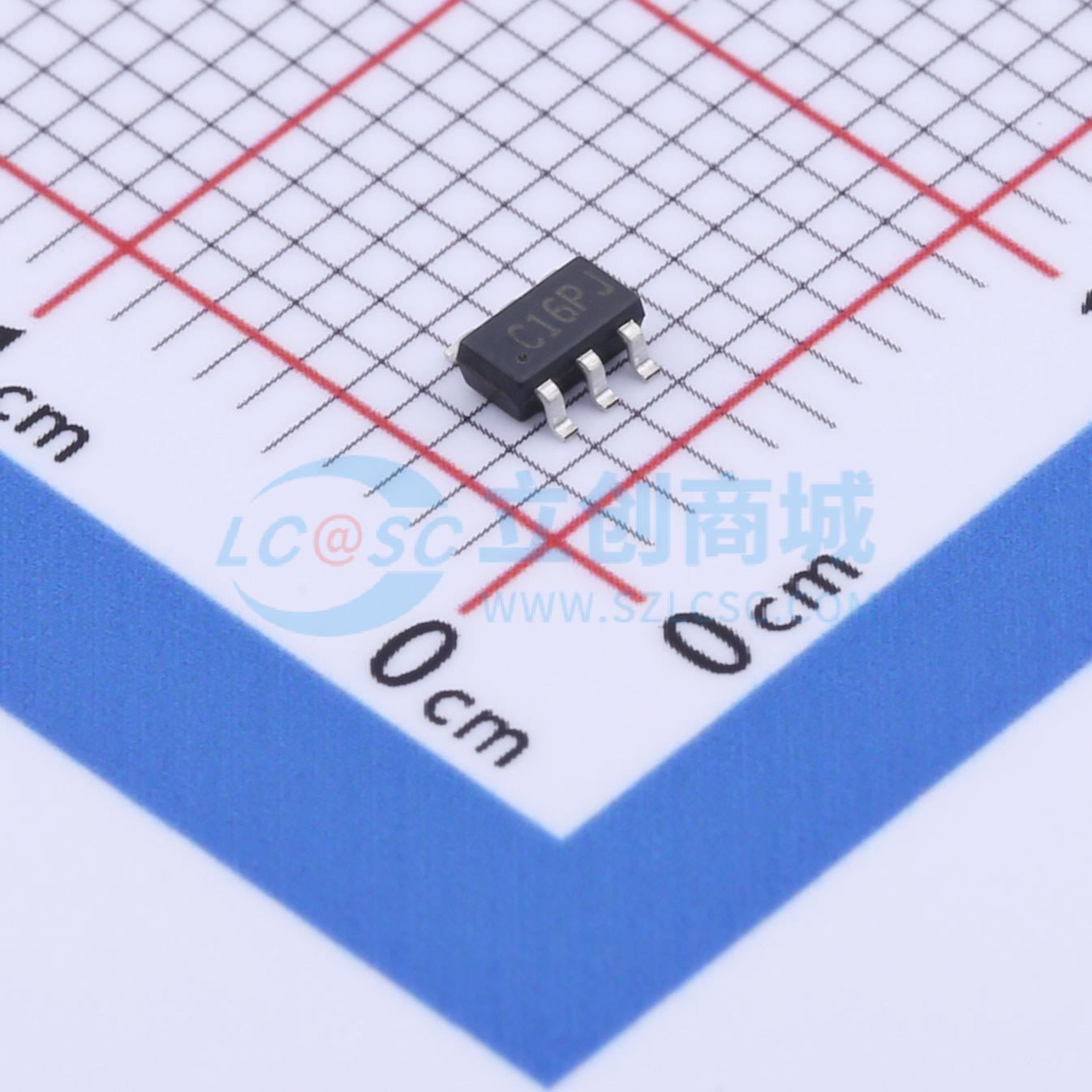

温馨提醒：图片仅供参考，商品以实物为准
TPESD0504S6-A
5V截止 峰值浪涌电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：反向截止电压：最大5V。 每条线路根据IEC61000-4-2 (ESD)的瞬态保护：±30kV（接触放电）。 根据IEC61000-4-5 (浪涌)：5A (8/20μs)。应用：USB 2.0
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD0504S6-A
- 商品编号
- C2841395
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 8V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -40℃~+85℃ | |
| Cj-结电容 | 0.35pF |
商品特性
- 反向截止电压：最大5V
- 依据IEC61000-4-2 (ESD)标准为每条线路提供瞬态保护：±30kV（接触放电）
- 依据IEC61000-4-5 (浪涌)标准：5A (8/20μs)（Vcc浮空）
- 低电容：C1/0 - GND典型值为0.65pF；C1/0 - GND典型值为0.35pF（Vcc = 5V）
- 超低漏电流：lR典型值<1nA
- 低钳位电压：VCL = 16.5V < |PP = 16A（TLP）
- 固态硅技术
应用领域
- USB 2.0
- HDMI 1.3
- SATA和eSATA
- DVI
- IEEE 1394
- PCI Express
- 便携式电子设备
- 笔记本电脑
