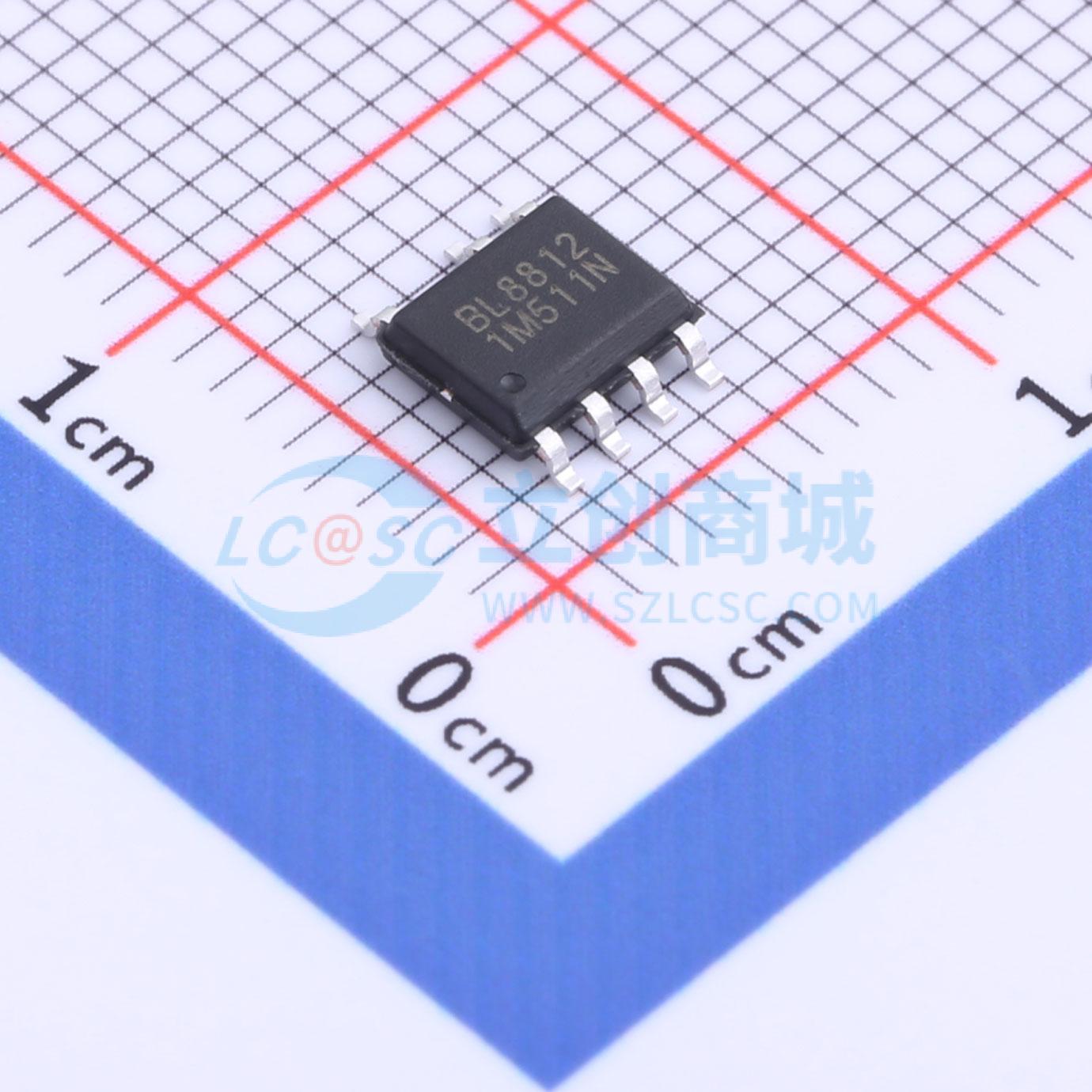

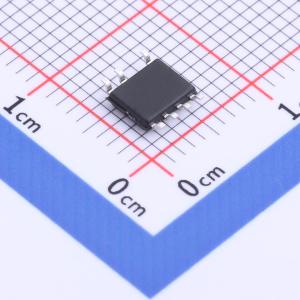

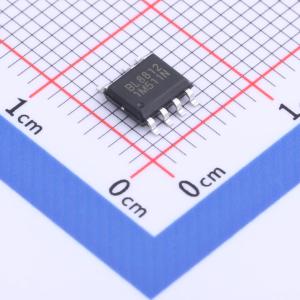

BL8812
原边反馈恒压恒流控制芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BL8812 是一款原边反馈的满足六级能效标准的电源控制芯片。内部集成 2A 650V 的高压 MOS，最大推荐功率可达 12W，适用于充电器，适配器，LED 驱动电源等领域。
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL8812
- 商品编号
- C2841013
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 7V~27V | |
| 开关频率 | 110kHz | |
| 晶体管耐压 | 650V |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；恒压模式(CV)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | DCM | |
| 反馈方式 | 原边反馈 |
商品概述
BL8812 是一款原边反馈的满足六级能效标准的电源控制芯片。内部集成 2A 650V 的高压 MOS，最大推荐功率可达 12W，适用于充电器，适配器，LED 驱动电源等领域。
商品特性
- 满足六级能效标准
- 原边反馈，无需光耦和 BL431
- ±5%的恒压恒流精度
- 待机功耗小于 75mW
- 内置 2A 650V 的高压 MOS
- 最大功率 12W
- 内置线电压补偿功能
- 完善的保护功能：VDD 过压保护功能、VDD 欠压保护功能、FB 过欠压保护功能、输出短路保护功能、输出过流保护功能、所有管脚开路保护功能、OTP 保护功能
- 采用 SOP - 7 的封装形式
应用领域
- 充电器
- 适配器
- LED 驱动电源
