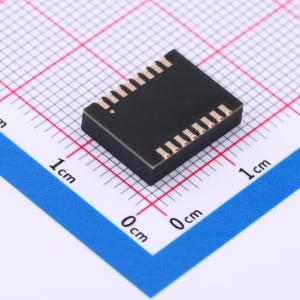

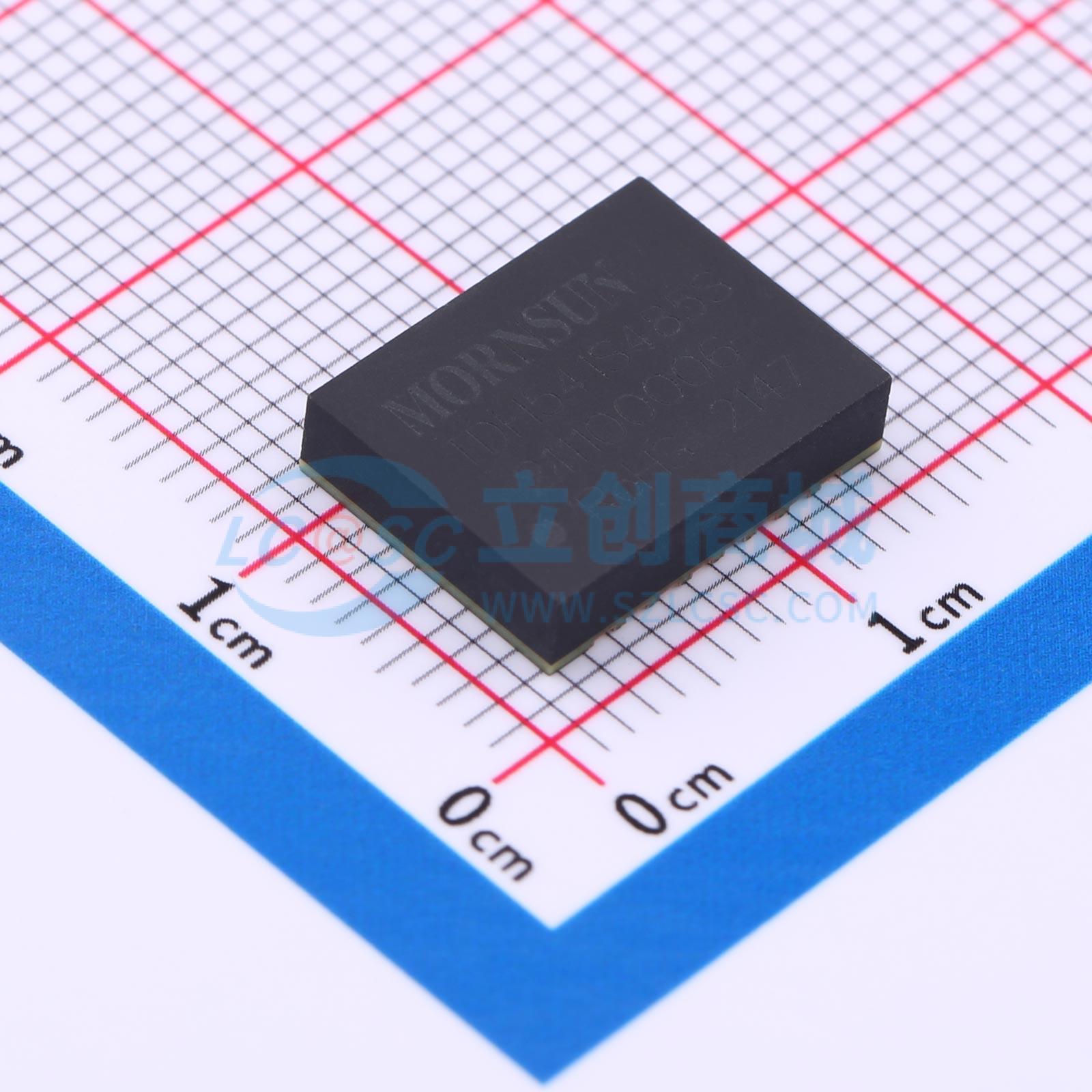

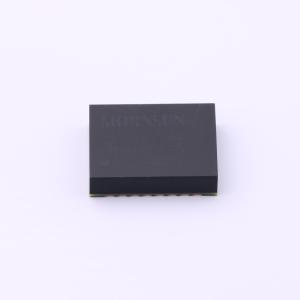

温馨提醒：图片仅供参考，商品以实物为准
TDH541S485S
TD(H)541S485S DFN封装RS485隔离收发器 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- TD(H)541S485S是为RS-485总线网络设计的一款隔离型半双工增强型收发器，符合TIA/EIA-485A标准。集成5V高效隔离电源，支持3.3V和5V逻辑电平转换。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- TDH541S485S
- 商品编号
- C2840492
- 商品封装
- DFN-16(10x13)
- 包装方式
- 编带
- 商品毛重
- 1.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.75V~5.25V | |
| 数据速率 | 20Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+105℃ | |
| 静态电流 | 15mA | |
| 通讯模式 | 半双工 |
商品概述
TD(H)541S485S 是为RS-485 总线网络设计的一款隔离型半双工增强型收发器，且完全符合TIA/EIA-485A 标准。逻辑侧支持3.3V 和5V 逻辑电平的转换，总线接收器采用1/8 单元负载设计，其总线负载能力高达256 个节点单元，满足多节点设计设计需求。总线传输速率高达20Mbps。TD(H)541S485S 更在传统IC 基础上重点加强A、B 引脚可靠性设计，其中包括驱动器过流保护，增强型ESD 设计等，其A、B 端口ESD 承受能力高达15KV（Human Body Model）。
商品特性
- 超小，超薄，芯片级DFN 封装
- 符合TIA/EIA-485-A 标准
- 集成5V 高效隔离电源
- I/O 电压范围支持3.3V 和5V 微处理器
- 隔离耐压高达3000VDC（TDH541S485S 5000VDC）
- 总线静电防护能力高达15kV(HBM)
- 通讯速率高达20Mbps
-
25kV/μs 瞬态抗扰度
- 极低通讯延时
- 1/8 单位负载，总线负载能力高达256 节点
- 总线失效保护
- 总线驱动短路保护
- 工业级工作温度范围： -40℃ to +105℃
- 符合AEC-Q100 标准
- 满足EN62368 标准
- 潮敏等级(MSL) 3
应用领域
- 工业自动化
- 楼宇自动化
- 智能电表
- 远距离信号交互、传输
