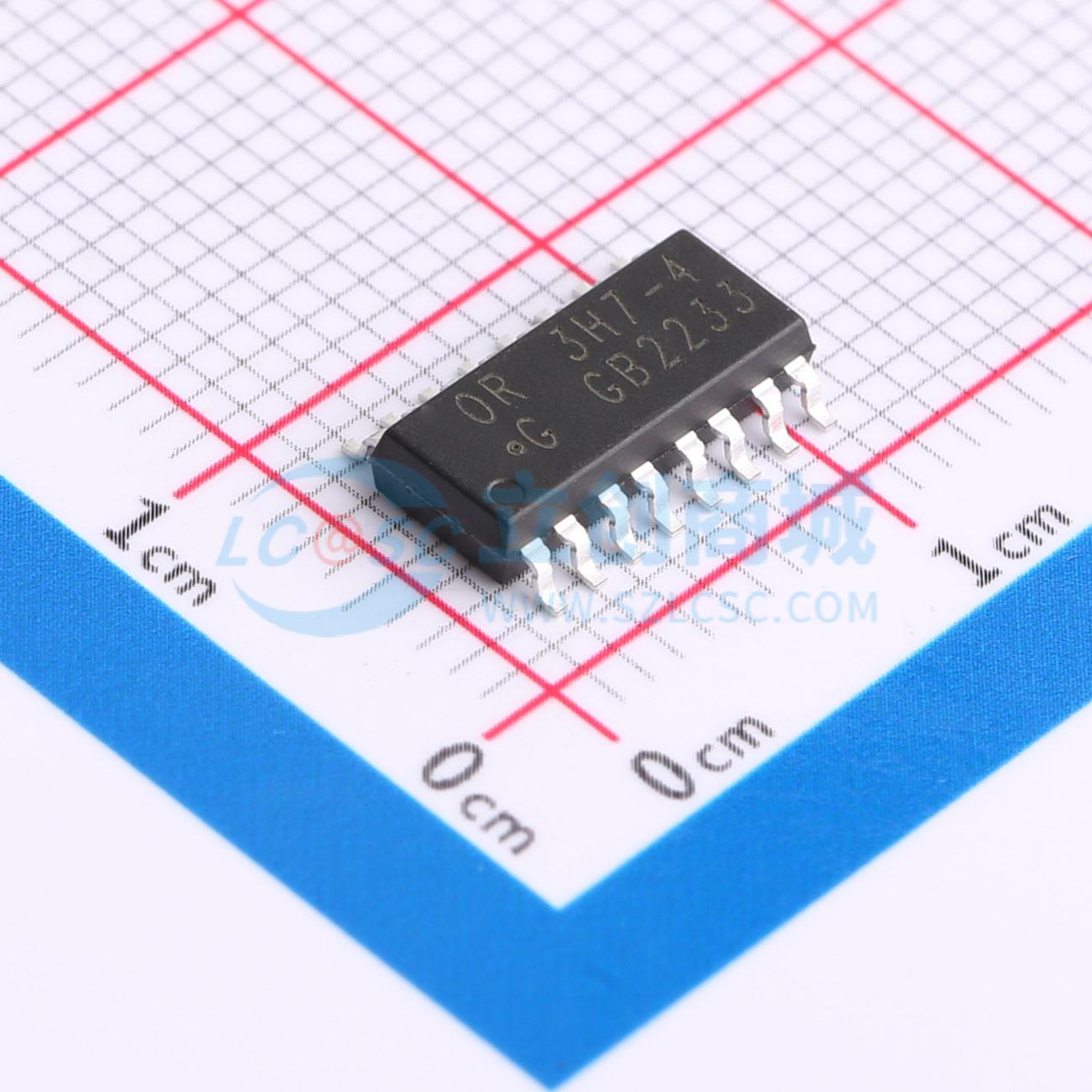

温馨提醒：图片仅供参考，商品以实物为准
OR-3H7-4GB-TA1-G(GK)
DC输入 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该系列设备包含四个红外发光二极管和四个光电晶体管探测器。它们封装在一个16引脚的SOP中，不含卤素和三氧化二锑。
- 品牌名称
- Orient(奥伦德)
- 商品型号
- OR-3H7-4GB-TA1-G(GK)
- 商品编号
- C2838427
- 商品封装
- SOP-16-4.4mm
- 包装方式
- 编带
- 商品毛重
- 0.43克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 4 | |
| 集射极饱和电压(VCE(sat)) | 100mV@1mA,20mA | |
| 上升时间(tr) | 4us@2mA,100Ω | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 正向电流(If) | 50mA |
商品特性
- 电流传输比(CTR)：在IF = 5mA，VCE = 5V，Ta = 25℃时，最小50%
- 高输入输出隔离电压(VISO = 3,750Vrms)
- 集电极和发射极电压：80V（最小）
- 工作温度：-55℃至125℃
- 符合RoHS、REACH标准
- MSL Class I
应用领域
- 混合PCB基板，需要高密度安装
- 可编程控制器
- 系统设备和测量仪器
