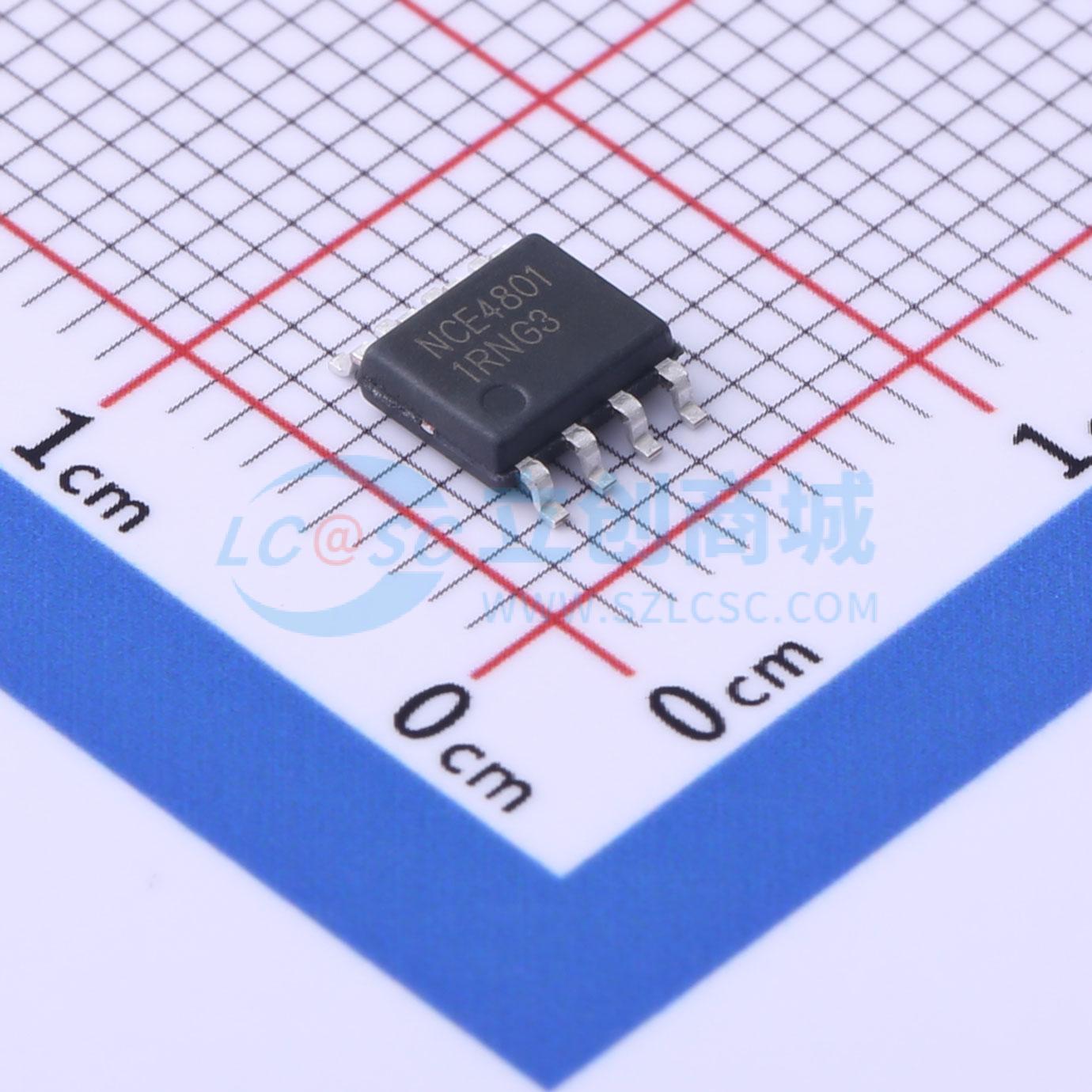

温馨提醒：图片仅供参考，商品以实物为准
NCE4801
2个P沟道 耐压:30V 电流:5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 使用先进的沟槽技术，提供出色的导通电阻、低栅极电荷，可在低至2.5V的栅极电压下工作。适用于负载开关或PWM应用。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE4801
- 商品编号
- C2837474
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 80mΩ@2.5V | |
| 耗散功率(Pd) | 2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.3V | |
| 栅极电荷量(Qg) | 8.5nC | |
| 输入电容(Ciss) | 880pF | |
| 反向传输电容(Crss) | 65pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 |
商品特性
- VDS = -30 V,ID = -5 A
- 当VGS = -2.5V时,RDS(ON) < 80 mΩ
- 当VGS = -4.5V时,RDS(ON) < 57 mΩ
- 当VGS = -10V时,RDS(ON) < 48 mΩ
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- PWM应用
- 负载开关
