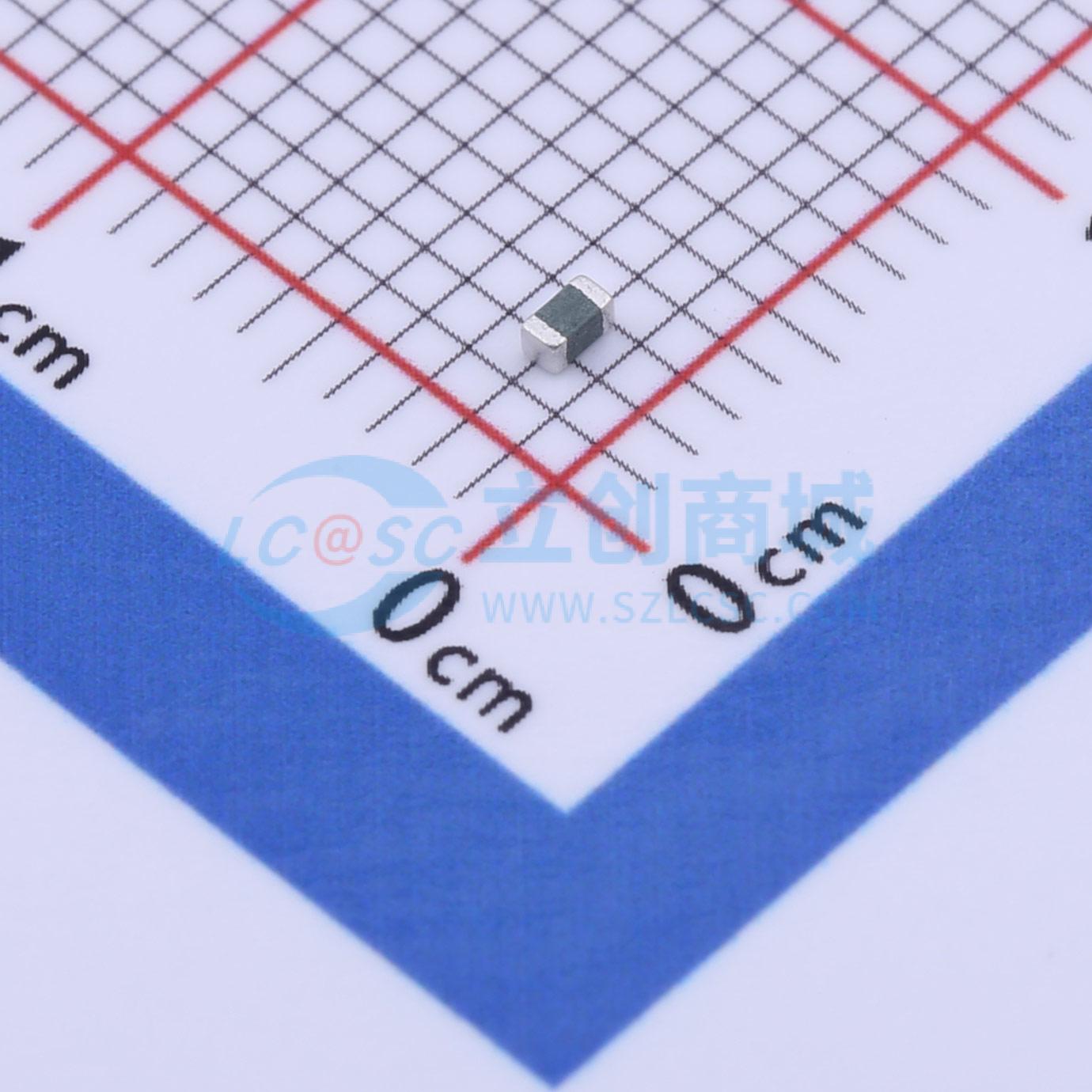

温馨提醒：图片仅供参考，商品以实物为准
ESDA05
双向ESD
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD器件可将静电放电从高清电视设备、打印机、笔记本电脑、手机及其他便携式设备中的敏感电路分流出去。与传统保护器件（如多层压敏电阻（MLV））相比，ESD器件具有诸多优势，多层压敏电阻可能会使高速数据率电路中的信号劣化或失真。与瞬态电压抑制（TVS）二极管和微型气体放电管（GDT）相比，ESD器件外形更为紧凑，为如今日益小型化的紧凑型信息家电提供了经济的解决方案。我们的ESD保护器件有多种外形规格可供选择，电容低，符合传输线脉冲（TLP）测试以及IEC61000-4-2测试要求。
- 品牌名称
- Leiditech(雷卯电子)
- 商品型号
- ESDA05
- 商品编号
- C2836909
- 商品封装
- 0603
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 25V | |
| 反向电流(Ir) | 10nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 5pF |
商品概述
ESD器件可将静电放电从高清电视设备、打印机、笔记本电脑、手机及其他便携式设备中的敏感电路分流出去。与传统保护器件（如多层压敏电阻（MLV））相比，ESD器件具有诸多优势，多层压敏电阻可能会使高速数据率电路中的信号劣化或失真。与瞬态电压抑制（TVS）二极管和微型气体放电管（GDT）相比，ESD器件外形更为紧凑，为如今日益小型化的紧凑型信息家电提供了经济的解决方案。我们的ESD保护器件有多种外形规格可供选择，电容低，符合传输线脉冲（TLP）测试以及IEC61000 - 4 - 2测试要求。
商品特性
- 符合RoHS标准
- 无卤（指：Br < 900ppm，Cl < 900ppm，Br + Cl < 1500ppm）
- 电容5pF（典型值）
- 低漏电流
- 低钳位电压
- 快速响应时间（< 1ns）
- 能够承受多次ESD冲击
- 与标准回流安装程序兼容
- 厚膜技术
- 双向保护
应用领域
- HDMI 1.3接口
- LCD和等离子电视
- 手机
- 天线
- 便携式视频播放器
- 便携式设备（PDA、DSC、蓝牙设备）
- 打印机端口
- 卫星收音机
- USB 2.0和IEEE 1394接口
- DVI接口
- GPS系统
