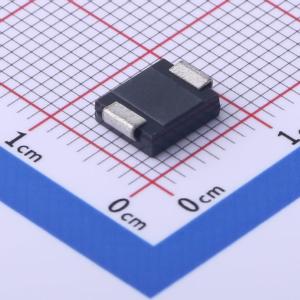

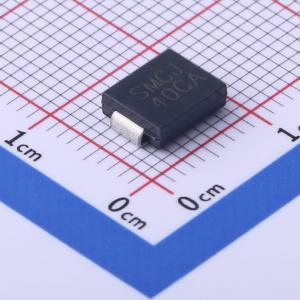

温馨提醒：图片仅供参考，商品以实物为准
SMCJ40CA
双向TVS 40V截止 峰值浪涌电流：23.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TVS二极管可用于广泛的应用领域，如消费电子产品、电信和智能控制系统。
- 品牌名称
- Leiditech(雷卯电子)
- 商品型号
- SMCJ40CA
- 商品编号
- C2836933
- 商品封装
- SMC(DO-214AB)
- 包装方式
- 编带
- 商品毛重
- 0.315克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 40V | |
| 钳位电压 | 64.5V | |
| 峰值脉冲电流(Ipp) | 23.3A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1.5kW@10/1000us | |
| 击穿电压 | 44.4V | |
| 反向电流(Ir) | 1uA | |
| 类型 | TVS |
商品概述
TVS二极管可广泛应用于消费电子产品、汽车工业、电信和智能控制系统等领域。
商品特性
- 薄型封装。
- 低电感。
- 出色的钳位能力。
- 在10x1000μs波形下具有1500W的峰值脉冲功率能力。
- 在10V以上时，典型反向电流小于1μA。
- 快速响应时间：从0V到最小击穿电压（VBR min）通常小于1.0ps。
- 可承受高温回流焊：引脚处260℃/40s。
- 塑料封装符合UL 94V - 0阻燃等级。
- 符合J - STD020标准的MSL 1级，无铅最高峰值温度260℃。
- 适用于表面贴装应用，以优化电路板空间。
- 通过AEC - Q101认证。
应用领域
- 消费电子产品
- 汽车工业
- 电信
- 智能控制系统
