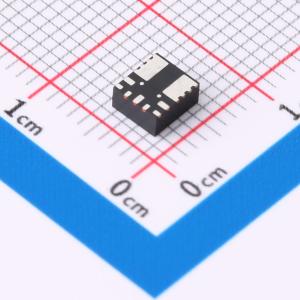

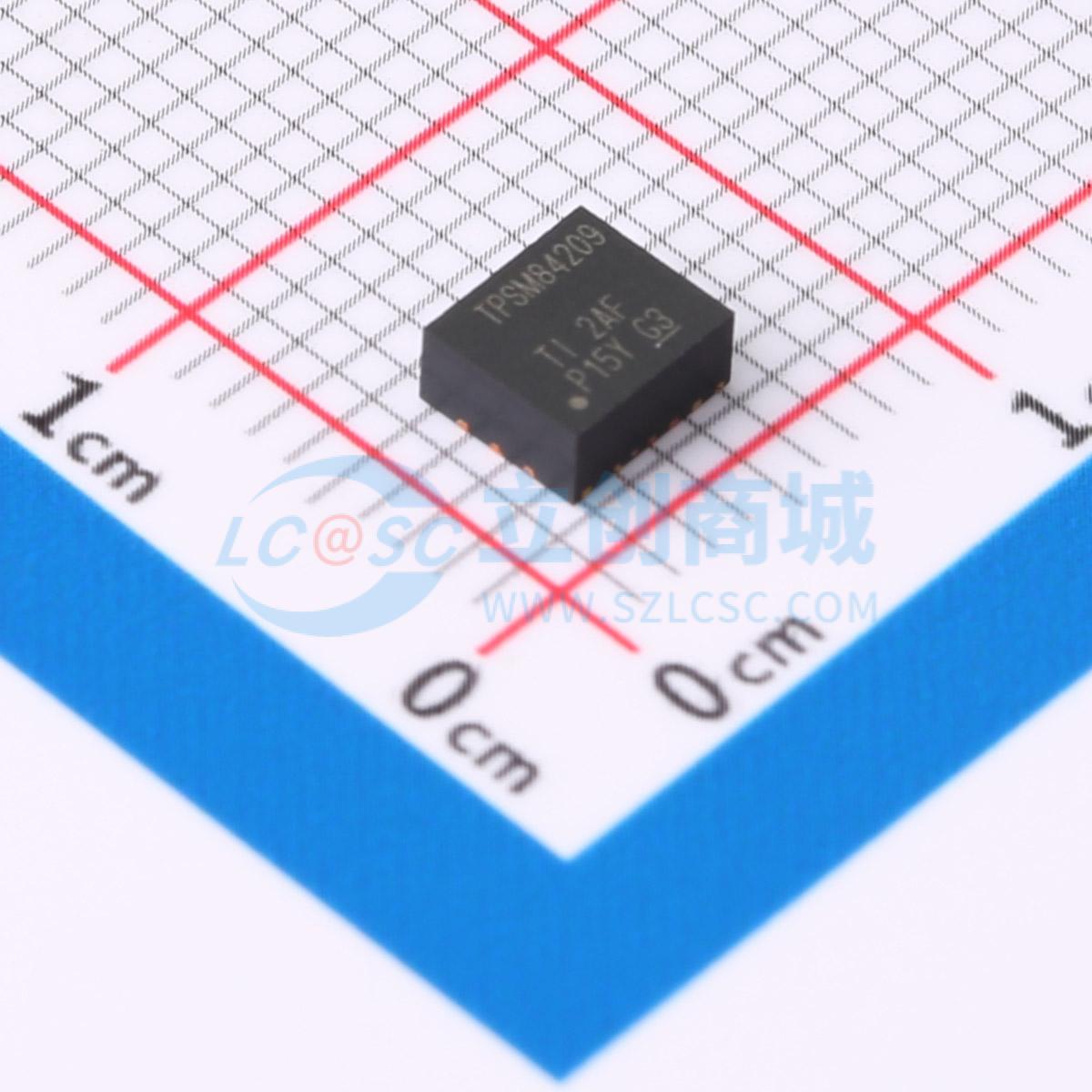

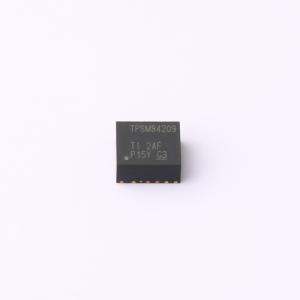

温馨提醒：图片仅供参考，商品以实物为准
TPSM84209RKHT
4.5V至28V输入、1.2V至6V输出、2.5A电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPSM84209电源模块是一款易于使用的集成式电源，该模块由一个带屏蔽式电感的2.5A直流/直流转换器和无源元件组成，并且采用薄型QFN封装。这套整体电源解决方案仅使用了四个外部组件，同时仍能够调整关键参数以满足特定的设计要求。 TPSM84209具有较宽的输入电压范围和较小的尺寸封装，这使得该器件非常适合用于要求输出电流高达2.5A的电源轨。 QFN封装易于焊接到印刷电路板上，并且具有出色的功率耗散能力。TPSM84209极具灵活性且功能丰富，非常适合为各类器件和系统供电。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPSM84209RKHT
- 商品编号
- C2836944
- 商品封装
- QFN-9(4x4.4)
- 包装方式
- 编带
- 商品毛重
- 1.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~28V | |
| 输出电压 | 1.2V~6V | |
| 输出电流 | 2.5A | |
| 开关频率 | 750kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPSM84209电源模块是一款易于使用的集成式电源，该模块由一个带屏蔽式电感的2.5A直流/直流转换器和无源元件组成，并且采用薄型QFN封装。这套整体电源解决方案仅使用了四个外部组件，同时仍能够调整关键参数以满足特定的设计要求。
TPSM84209具有较宽的输入电压范围和较小的尺寸封装，这使得该器件非常适合用于要求输出电流高达2.5A的电源轨。
QFN封装易于焊接到印刷电路板上，并且具有出色的功率耗散能力。TPSM84209极具灵活性且功能丰富，非常适合为各类器件和系统供电。
商品特性
- 完整的集成式电源解决方案可实现小尺寸的薄型设计
- 4.5mm × 4mm × 2mm QFN封装
- 宽输出电压范围（1.2V至6V）
- 固定开关频率（750kHz）
- 高级Eco - mode，用于提高控负载效率
- 可编程欠压锁定 (UVLO)
- 过热热关断保护
- 过流保护（间断模式）
- 安全预偏置输出启动
- 工作IC结温范围： - 40°C至 + 125°C
- 工作环境温度范围： - 40°C至 + 85°C
- 增强的热性能：29.5°C / W
- 符合EN55011辐射EMI标准
- 集成屏蔽电感器
- 使用TPSM84209并借助WEBENCH电源设计器创建定制设计方案
应用领域
- 工业和电机控制
- 自动测试设备
- 医疗和成像设备
- 高密度电源系统
