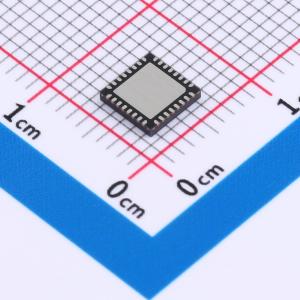

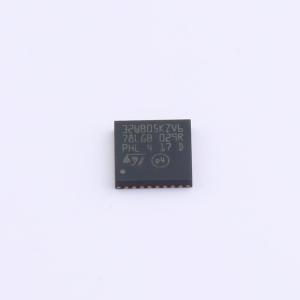

温馨提醒：图片仅供参考，商品以实物为准
STM32WB05KZV6TR
超低功耗无线32位MCU，基于Arm Cortex - M0+，支持蓝牙低功耗和2.4GHz无线电解决方案
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是超低功耗可编程蓝牙低功耗无线片上系统解决方案。嵌入了意法半导体最先进的2.4 GHz无线电IP，针对超低功耗和出色的无线电性能进行了优化，可实现无与伦比的电池寿命。符合蓝牙低功耗SIG核心规范版本5.4，适用于点对点连接和蓝牙Mesh网络，能可靠地建立大规模设备网络。也适用于2.4 GHz专有无线电无线通信，以满足超低延迟应用。嵌入了一个可运行至64 MHz的Arm Cortex-M6+微控制器，以及用于蓝牙低功耗关键时序操作的BlueNRG核心协处理器（基于DMA）。此外，还通过专用硬件功能提供增强的安全硬件支持：真随机数发生器（RNG），加密AES最大128位安全协处理器。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32WB05KZV6TR
- 商品编号
- C28314403
- 商品封装
- VFQFPN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 64MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 192KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 24KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 20 | |
| ADC(位数) | 12bit | |
| DAC(位数) | - | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.7V~3.6V | |
| 工作温度 | -40℃~+105℃ |
商品概述
STM32WB05xZ是一款超低功耗可编程蓝牙低功耗无线SoC解决方案。它嵌入了2.4 GHz无线电IP，针对超低功耗和出色的无线电性能优化，可实现长电池寿命。该产品符合蓝牙低功耗SIG核心规范版本5.4，支持点对点连接和蓝牙Mesh网络，能可靠建立大规模设备网络。它还适用于2.4 GHz专有无线电无线通信，满足超低延迟应用需求。STM32WB05xZ嵌入Arm Cortex-M0+微控制器，运行速度可达64 MHz，并包含BlueNRG核心协处理器（基于DMA），用于蓝牙低功耗时序关键操作。它通过专用硬件功能提供增强安全支持：真随机数生成器（RNG）、加密AES最大128位安全协处理器、公钥加速器（PKA）、CRC计算单元、64位ID、闪存读写保护。
商品特性
- 蓝牙低功耗片上系统，支持蓝牙5.4规范
- 2 Mbps数据速率
- 长距离（Coded PHY）
- 广告扩展
- 信道选择算法#2
- GATT缓存
- 方向查找（AoA/AoD）
- LE ping程序
- 周期性广告和周期性广告同步传输
- 带响应的周期性广告
- 广告编码选择
- 加密广告
- LE L2CAP面向连接的信道
- LE功率控制和路径损耗监测
- LE信道分类
- 增强型ATT（EATT）
- 连接子评级
- 广播同步流（BIS）
- 连接同步流（CIS）
- 无线电接收灵敏度：1 Mbps时-97 dBm，125 kbps（长距离）时-104 dBm
- 可编程输出功率高达+8 dBm（天线连接器处）
- 支持数据速率：2 Mbps、1 Mbps、500 kbps、125 kbps
- 128个物理连接
- 集成巴伦
- 支持外部PA和LNA
- 2.4 GHz专有无线电驱动程序
- 适用于符合ETSI EN 300 328、EN 300 440、FCC CFR47第15部分、ARIB STD-T66射频法规的系统
- 提供集成无源器件（IPD）配套芯片，优化匹配和滤波
- 超低功耗无线电性能：关机模式8 nA（1.8 V）；深度停止模式0.8 µA（外部LSE+蓝牙LE唤醒源，1.8 V）；深度停止模式1.0 µA（内部LSI+蓝牙LE唤醒源，1.8 V）；发射峰值电流4.3 mA（@0 dBm，3.3 V）；接收峰值电流3.4 mA（@灵敏度水平，3.3 V）
- Arm Cortex-M0+ 32位处理器，运行速度达64 MHz：动态电流消耗14 µA/MHz；工作电压1.7至3.6 V；温度范围-40℃至105℃；电源和复位管理
- 高效嵌入式SMPS降压转换器，带智能旁路模式
- 超低功耗上电复位（POR）和掉电复位（PDR）
- 可编程电压检测器（PVD）
- 时钟源：64 MHz PLL；带集成微调电容的故障安全32 MHz晶体振荡器；32 kHz晶体振荡器；内部低功耗32 kHz RO
- 片上非易失性闪存192 Kbytes；片上RAM 24 Kbytes +4 Kbytes PKA RAM；一次性可编程（OTP）存储区1 Kbytes；嵌入式UART引导加载程序；带/不带定时器和RAM保留的超低功耗模式；正交解码器；增强安全机制（闪存读写保护、SWD禁用、安全引导加载程序）
- 安全特性：真随机数生成器（RNG）、硬件加密AES最大128位安全协处理器、硬件公钥加速器（PKA）、加密算法（RSA、Diffie-Helman、GF(p)上的ECC）、CRC计算单元、64位ID
- 系统外设：1个DMA控制器（8通道支持ADC、SPI-I2S、I2C、USART、LPUART、TIMERS）；1个SPI（带复用I2S接口）；1个I2C（SMBus/PMBus）；1个LPUART（低功耗）；1个USART（ISO 7816智能卡模式、IrDA、SPI主模式、Modbus）；1个独立看门狗（WDG）；1个实时时钟（RTC）；1个独立SysTick；1个16位四通道通用定时器；2个16位双通道通用定时器；红外接口
- 最多20个快速I/O：均支持唤醒、低功耗状态保留、5 V耐受
- 模拟外设：12位ADC（8输入通道，下采样可达16位）；电池监测；模拟看门狗
- 开发支持：串行线调试（SWD）；4个断点和2个观察点
- 所有封装符合ECOPACK2标准
应用领域
- 工业领域
- 家庭和工业自动化
- 资产跟踪、ID定位、实时定位系统
- 智能照明
- 健身、健康和运动
- 医疗保健、消费医疗
- 安全/近距离感应
- 远程控制
- 辅助生活
- 手机外设
- PC外设
