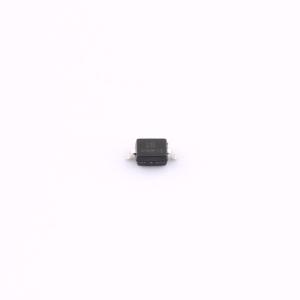

温馨提醒：图片仅供参考，商品以实物为准
SD05C
双向TVS 5V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：IEC61000-4-4 (EFT) 40A (5/50ns)。 350W 峰值脉冲功率（tp = 8/20μs）。 保护一条 I/O 线（双向）。 低钳位电压。 工作电压：3V、5V、8V、12V、15V、18V、20V、24V、36V。 低泄漏电流。 IEC61000-4-2 (ESD) ±30kV（空气），±30kV（接触）
- 品牌名称
- UMW(友台半导体)
- 商品型号
- SD05C
- 商品编号
- C2833280
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18V | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 200pF |
商品特性
- 符合IEC61000-4-4 (EFT)标准，40A (5/50ns)
- 每8/20μs脉冲峰值功率达350W
- 提供双向保护，适用于单条I/O线路
- 低钳位电压
- 工作电压范围：3V, 5V, 8V, 12V, 15V, 18V, 20V, 24V, 36V
- 低漏电流
- 符合IEC61000-4-2 (ESD)标准，±30kV (空气放电) ±30kV (接触放电)
