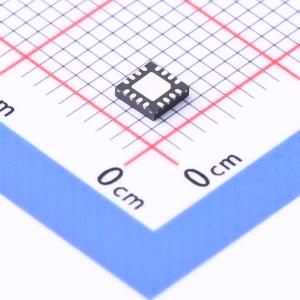

温馨提醒：图片仅供参考，商品以实物为准

CI523

13.56MHz非接触式读写器芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Ci523是一个高度集成的，工作在13.56MHz的非接触式读写器芯片，支持ISO/IEC14443A/B。内部发送器可驱动读写器天线与ISO/IEC14443A/B卡和应答机通信，接收器模块提供一个强大而高效的电路，用以解调译码ISO/IEC14443A/B兼容卡及应答机信号。数字模块处理完整的ISO/IEC14443A/B帧和错误检测功能(奇偶和CRC)。
品牌名称: 南京中科微
商品型号: CI523
商品编号: C2833202
商品封装: TQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.052克(g)

商品概述

Ci523 是一个高度集成的，工作在13.56MHz 的非接触式读写器芯片，阅读器支持ISO/IEC 14443 A/B。无需外围其他电路，Ci523 的内部发送器可驱动读写器天线与ISO/IEC 14443A/B 卡和应答机通信。接收器模块提供一个强大而高效的电路，用以解调译码ISO/IEC 14443 A/B 兼容卡及应答机信号。数字模块处理完整的ISO/IEC 14443A/B 帧和错误检测功能(奇偶和CRC)。 Ci523 支持非接触式通信，并提供SPI(串行外设接口)主机接口。提供三种封装，QFN16、QFN20 和ESOP16。

商品特性

高度集成的模拟电路，解调和译码响应
带缓冲的输出驱动器，使用最少的外围元件与天线连接
支持ISO/IEC 14443 A/B
读写器模式的操作距离取决于天线的尺寸和圈数，典型操作距离为 50mm
支持ISO/IEC 14443 A/B 更高速率通信，最高达848kBd
支持SPI 接口，通信速率高达10Mbit/s
64 字节发送和接收FIFO 缓冲区
灵活的中断模式
低功耗硬复位功能
软件掉电模式
可编程定时器
内部振荡器，连接27.12MHz 石英晶体
2.3V 至4V 供电电压
CRC 协处理器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交19单

	属性	参数值
	商品目录	射频卡芯片
	协议	ISO 14443A,ISO 14443B
	接口类型	SPI

	属性	参数值
	频率	13.56MHz
	工作电压	2.3V~4V
