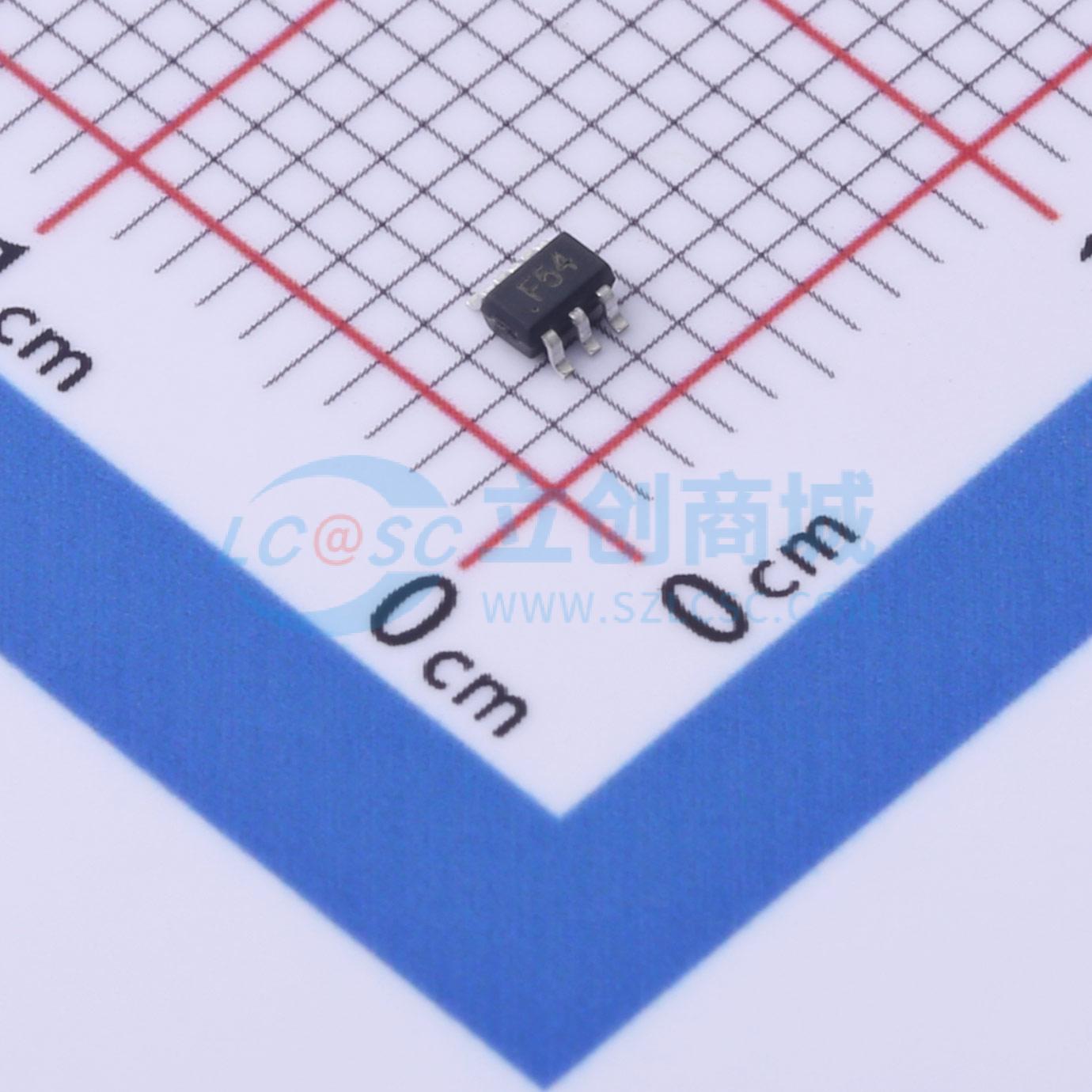

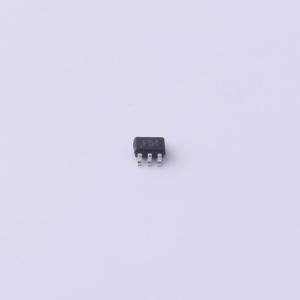

ESD0504F

TVS 5V截止

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款超低电容瞬态电压抑制器 (TVS)，旨在保护高速数据接口。仅具有 0.20pF（I/O 到 I/O）的典型电容，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。采用小型 SOT-363 封装。每个器件可以保护四条高速数据线和一条 Vcc 线。超低电容、小尺寸和高 ESD 鲁棒性的综合特性使其非常适合高速数据端口和高频线路（如 HDMI 和 DVI）应用。低钳位电压保证了受保护 IC 上的最小应力。
品牌名称: UMW(友台半导体)
商品型号: ESD0504F
商品编号: C2833283
商品封装: SOT-363
包装方式: 编带
商品毛重: 0.031克(g)

商品参数

商品概述

ESD0504F是一款专为高速数据接口提供保护的超低电容瞬态电压抑制器。其典型电容仅为0.20pF（I/O至I/O），旨在保护对寄生参数敏感的系统免受过压和过流瞬态事件的影响。该器件采用小型SOT-363封装。每个ESD0504F器件可保护四条高速数据线和一条Vcc线。超低电容、小尺寸和高ESD鲁棒性的结合，使其成为高速数据端口和高频线路（例如，HDMI和DVI）应用的理想选择。其低钳位电压确保了对受保护集成电路的最小应力。

商品特性

为高速数据线提供瞬态保护
符合IEC 61000-4-2（静电放电）标准：±25kV（空气放电），±20kV（接触放电）
符合IEC 61000-4-4（电快速瞬变脉冲群）标准：40A（5/50ns）
提供电缆放电事件保护
封装针对高速线路优化
小封装（2.1mm×2.3mm×1.0mm）
保护四条数据线和一条Vcc线
低电容：0.20pF（I/O至I/O）
低漏电流
低钳位电压
每个I/O引脚可承受超过1000次±8kV接触放电ESD冲击

应用领域

串行ATA
移动显示数字接口端口
USB 2.0/3.0电源与数据线保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	15V
	峰值脉冲功率(Ppp)	60W@8/20us
	击穿电压(VBR)	9V

	属性	参数值
	反向电流(Ir)	1uA
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.2pF
