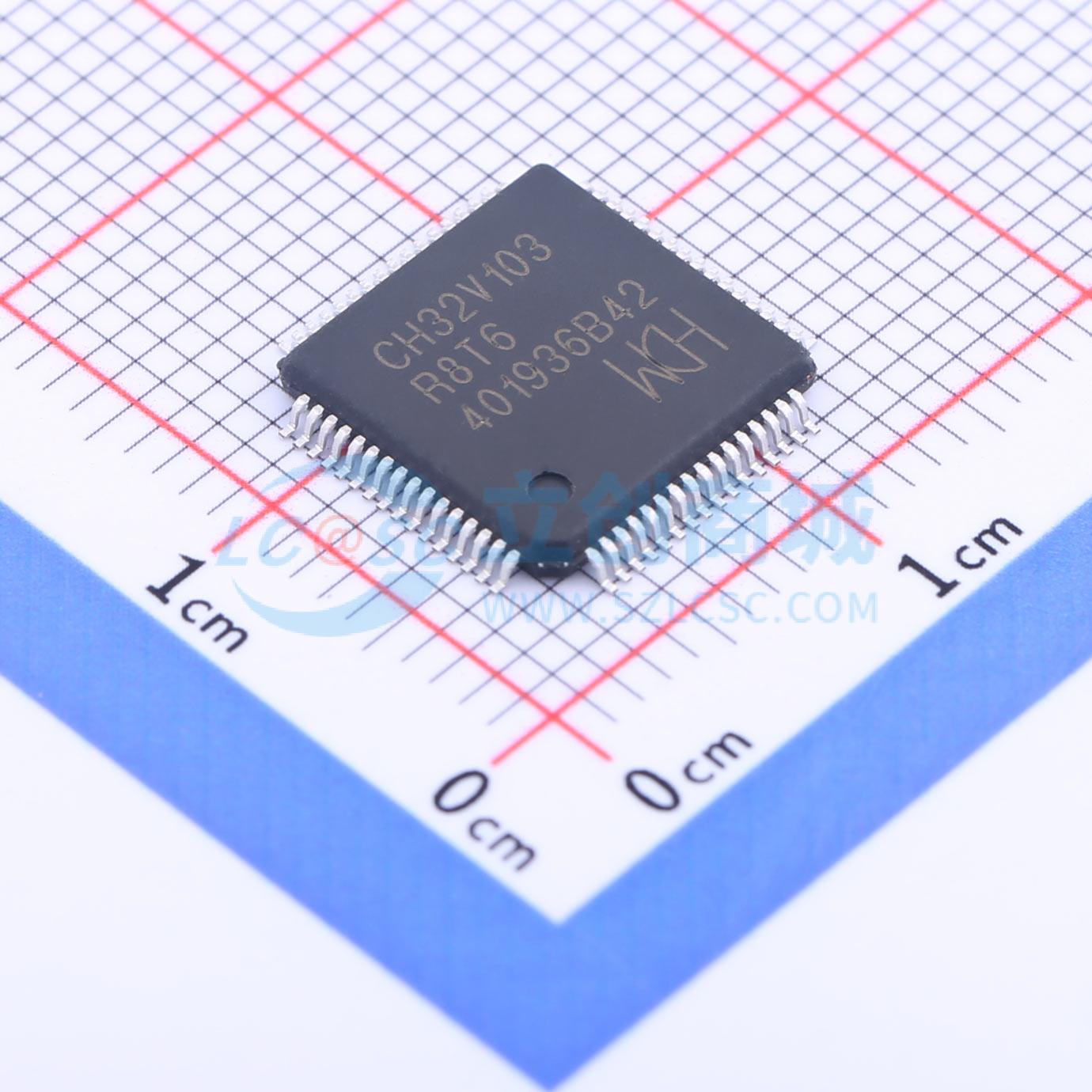

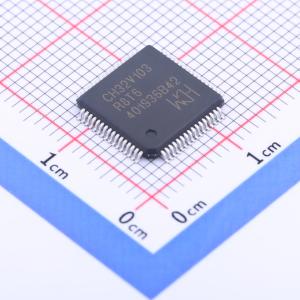

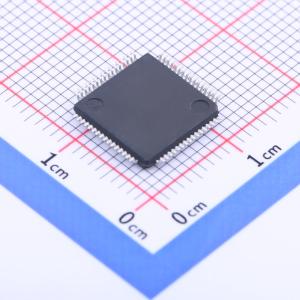

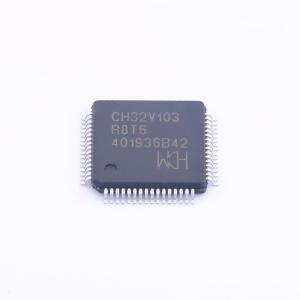

CH32V103R8T6
32位RISC-V微处理器通用微控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 基于RISC-V开源指令集设计，系统架构实现了硬件平台的低成本、低功耗和功能应用的最佳平衡。配备丰富的外设接口和功能模块，包括时钟安全机制、多级电源管理、通用DMA控制器、多通道12位ADC、多通道触摸按键电容检测、高级控制/通用定时器、USB2.0主机控制器和设备控制器、多通道I²C/USART/SPI等。配备完整的软硬件平台和调试接口工具，可满足工业、医疗、消费等市场的需求。
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH32V103R8T6
- 商品编号
- C2832145
- 商品封装
- LQFP-64M(10x10)
- 包装方式
- 托盘
- 商品毛重
- 2.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 其他 | |
| CPU最大主频 | 80MHz | |
| 程序存储容量 | 64KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 37 | |
| ADC(位数) | 12bit | |
| 工作电压 | 2.7V~5.5V | |
| 功能特性 | 窗口看门狗(WWDG)；独立看门狗(IWDG)；欠压检测(BOR/LVD/LVR/LVI)；上电复位(POR)；内置通用定时器；内置温度传感器；硬件CRC；外部管脚复位(NRST)；掉电复位(PDR) |
商品概述
青稞32位微处理器RISC-V3A基于RISC-V开源指令集设计，其系统架构实现了硬件平台的低成本、低功耗及功能应用的平衡。CH32V103系列通用微控制器以此处理器为核心，集成了丰富的外设接口和功能模块，包括时钟安全机制、多级电源管理、通用DMA控制器、多通道12位ADC转换模块、多通道触摸按键电容检测、高级和通用定时器、USB2.0主机和设备控制器、多路I2C/USART/SPI接口等。该微控制器配备了完整的软硬件平台和调试接口工具，能够满足工业、医疗、消费类等多种市场需求。
商品特性
- 支持RV32IMAC指令集组合，具备硬件乘法和除法功能
- 集成快速可编程中断控制器，支持硬件现场保存与恢复
- 采用静态分支预测机制和冲突处理机制
- 最高系统主频可达80MHz
- 提供20KB易失性数据存储区SRAM
- 提供64KB程序存储区代码闪存
- 提供3.75KB系统引导程序存储区
- 提供128B系统非易失性配置信息存储区和128B用户自定义信息存储区
- 供电电压范围：2.7V~5.5V，GPIO同步供电
- 支持多种低功耗模式：睡眠、停止、待机
- VBAT电源独立为实时时钟和后备寄存器供电
- 内置出厂调校的8MHz RC振荡器
- 内置约40kHz RC振荡器
- 内置锁相环，CPU时钟最高可选80MHz
- 外部支持4MHz~16MHz高速振荡器
- 外部支持32.768kHz低速振荡器
- 具备上电/断电复位、可编程电压监测器功能
- 集成32位独立定时器实时时钟
- 通用DMA控制器提供7个通道
- 支持外设与存储器、存储器与存储器之间的数据传输
- 支持环形缓冲区管理
- 支持定时器、模数转换器、通用同步异步收发器、I2C、SPI等外设
- 12位模数转换器转换范围：0~V_DDA，最快转换时间1微秒
- 提供16路外部信号通道和2路内部信号通道
- 集成片上温度传感器
- 提供16路触摸按键通道检测
- 包含7个定时器：1个16位高级定时器，3个16位通用定时器，2个看门狗定时器，1个64位系统时间定时器
- 高级定时器具备通用定时器功能，集成死区控制和紧急刹车，提供用于电机控制的脉宽调制
- 通用定时器提供多达4个用于输入捕获、输出比较、脉宽调制、脉冲计数的通道和增量编码器输入
- 提供8个标准通信接口：USB2.0主机/设备接口，2个I2C接口，3个USART接口，2个SPI接口
- I2C接口支持系统管理总线/电源管理总线协议
- USART接口支持ISO7816接口、本地互连网络、红外数据协会接口和调制解调器控制
- SPI接口支持主从模式
- 提供多达51个快速GPIO端口
- GPIO可映射到16个外部中断
- 集成循环冗余校验计算单元和96位芯片标识符
- 支持串行2线调试接口
- 提供LQFP64M、LQFP48、QFN48封装形式
