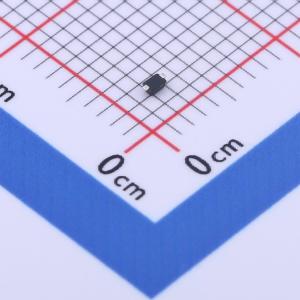

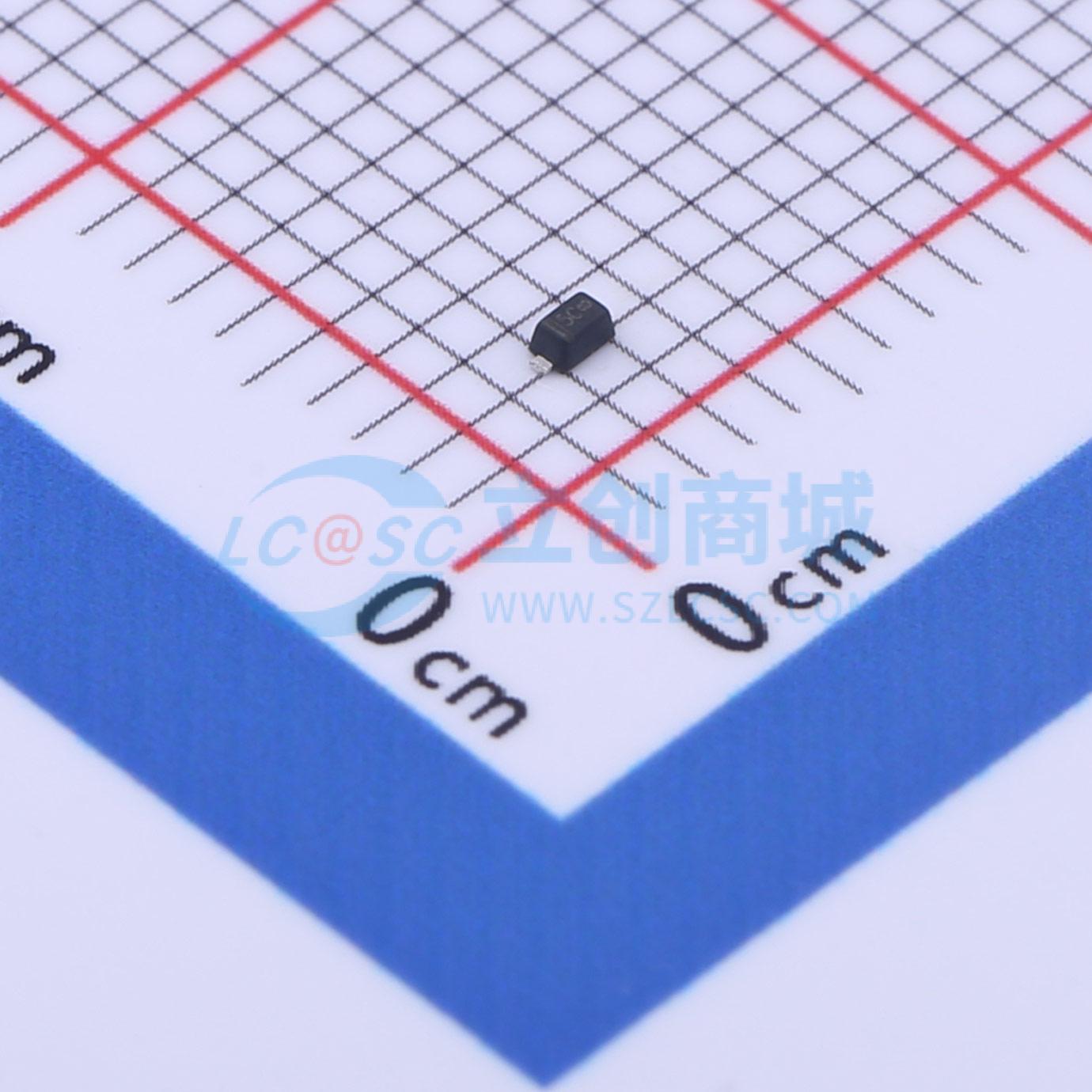

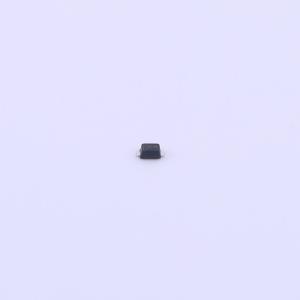

温馨提醒：图片仅供参考，商品以实物为准
MSESD5Z5.0C
5C ESD 5V截止 峰值浪涌电流：7A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 峰值脉冲功率（tp=8/20s）(PPP):200W 钳位电压（VC): 18.6V 工作电压（VRWM）:5V 反向峰值脉冲电流(IPP):9.4A 最小击穿电压VBR）:5.6V 结电容（CJ）:25PF
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MSESD5Z5.0C
- 商品编号
- C2830149
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us | |
| 峰值脉冲功率(Ppp) | 105W@8/20us | |
| 击穿电压 | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品特性
- IEC61000-4-2 (静电放电) ±30kV (接触放电)，±30kV (空气放电)
- IEC61000-4-4 (电快速瞬变脉冲群) 40A (5/50ns)
- 峰值功率耗散：105W (8/20μs)
- 保护一条输入/输出线路
- 低钳位电压
- 工作电压：5V
- 低漏电流
应用领域
- 高速线路：USB1.0/2.0、VGA、DVI、SDI
- 串行和并行端口
- 笔记本电脑、台式机、服务器
- 投影电视
- 手机及配件
- 便携式仪器
- 外围设备
