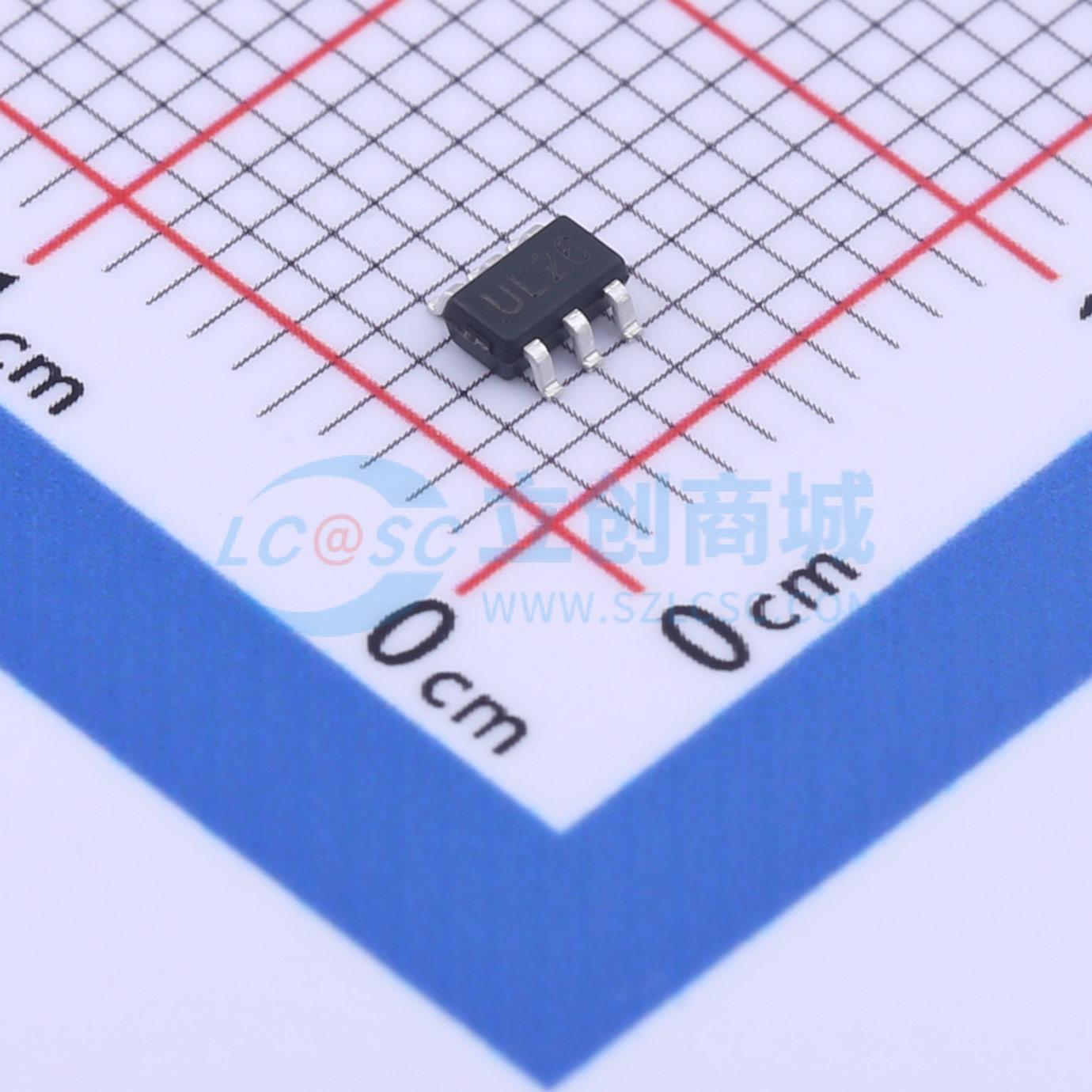

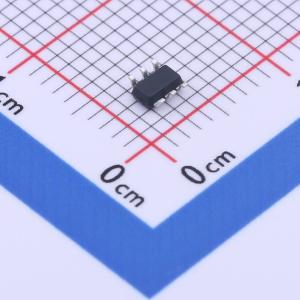

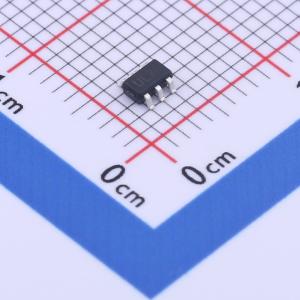

温馨提醒：图片仅供参考，商品以实物为准
MSUSBLC6-2SC6
UL26 单向ESD 5V截止 峰值浪涌电流：6A
- 描述
- 峰值脉冲功率（tp=8/20s）(PPP):150W 钳位电压（VC): 15V 工作电压（VRWM）:5V 反向峰值脉冲电流(IPP):6A 最小击穿电压VBR）:6V-9V 结电容（CJ）:0.35PF
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MSUSBLC6-2SC6
- 商品编号
- C2830148
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | 150W | |
| 击穿电压 | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
商品概述
MSUSBLC6 - 2SC6是单片专用器件，专为高速接口（如USB 2.0、以太网链路和视频线路）的ESD保护而设计。极低的线路电容可确保高水平的信号完整性，同时能有效保护敏感芯片免受最严苛的ESD冲击。
商品特性
- 用于2个高速I/O通道的ESD保护
- 每个通道符合IEC 61000 - 4 - 2(ESD)标准，提供±30kV（空气）、±30kV（接触）的ESD保护
- 低工作电压：5.0V
- 低电容：0.8pF（I/O - GND）
- 低钳位电压
- 响应时间通常< 1 ns
- 具有内部等效TVS二极管的浪涌额定二极管阵列
- 小封装节省电路板空间
- 符合RoHS标准
应用领域
- 视频图形卡
- USB2.0电源和数据线保护
- 10/100/1000以太网
- 笔记本电脑和个人计算机
- IEEE 1394火线端口
- 便携式电子设备
- SIM卡端口
