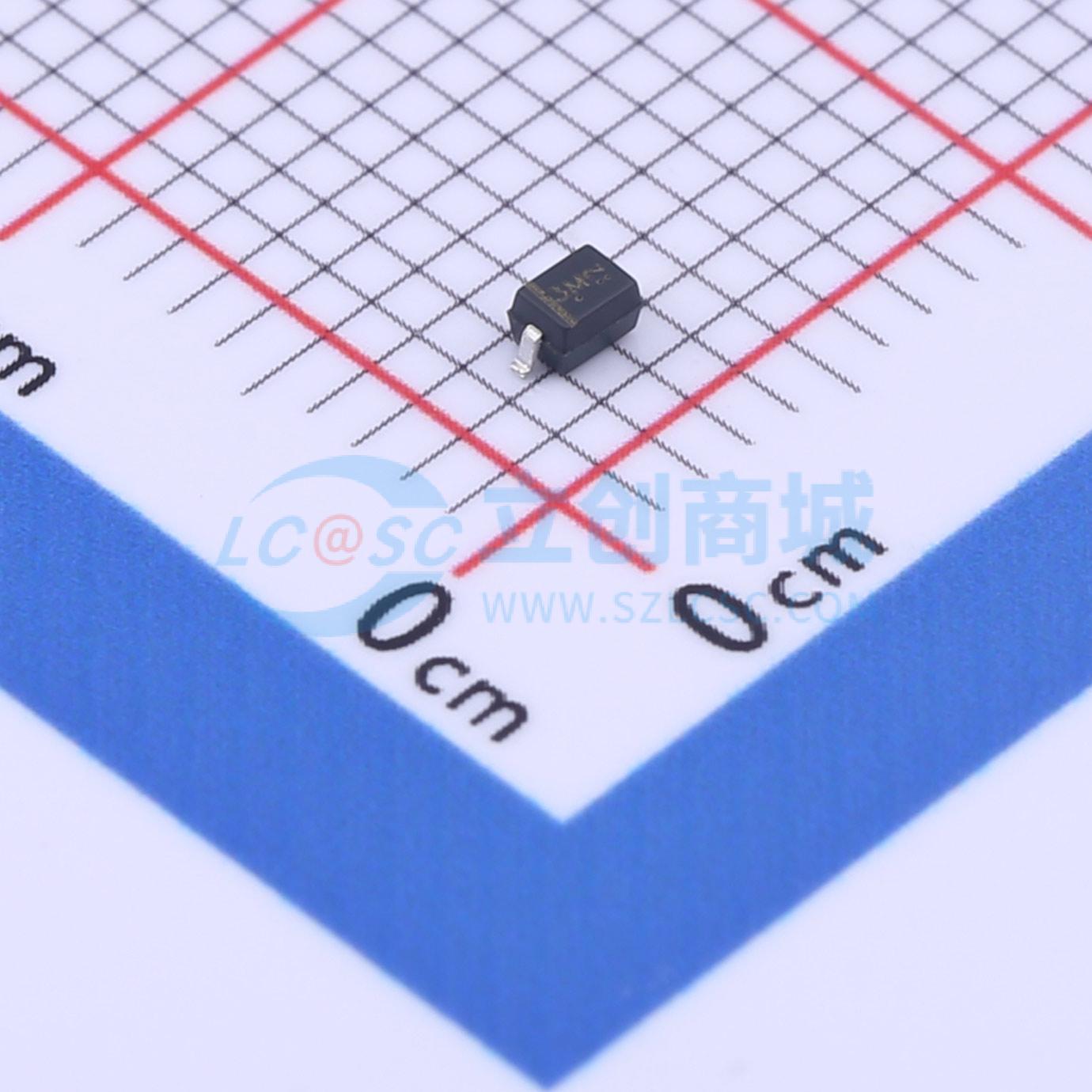

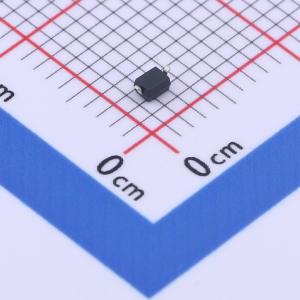

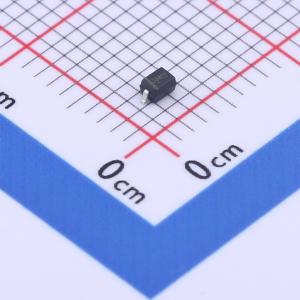

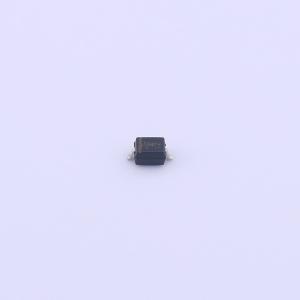

MSESD3Z5.0C
3M ESD 5V截止 峰值浪涌电流：9.4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 峰值脉冲功率（tp=8/20s）(PPP):200W 钳位电压（VC): 18.6V 工作电压（VRWM）:5V 反向峰值脉冲电流(IPP):9.4A 最小击穿电压VBR）:5.6V 结电容（CJ）25PF
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MSESD3Z5.0C
- 商品编号
- C2830128
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18.6V | |
| 峰值脉冲电流(Ipp) | 9.4A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W | |
| 击穿电压 | 5.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 25pF |
商品特性
- 小外形尺寸
- 低封装高度
- 在8×20 μs脉冲下，峰值功率高达200 W
- 低漏电流
- 典型响应时间<1 ns
- 根据人体模型，静电放电等级为3级（>16 kV）
- 符合IEC61000 - 4 - 2标准4级静电放电保护
- 符合IEC61000 - 4 - 4标准4级电快速瞬变脉冲群保护
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
- 适用于汽车及其他有特殊场地和控制变更要求的应用；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
