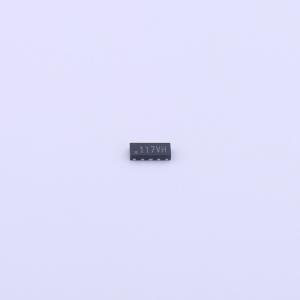

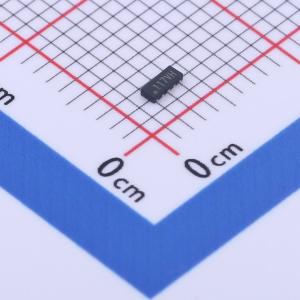

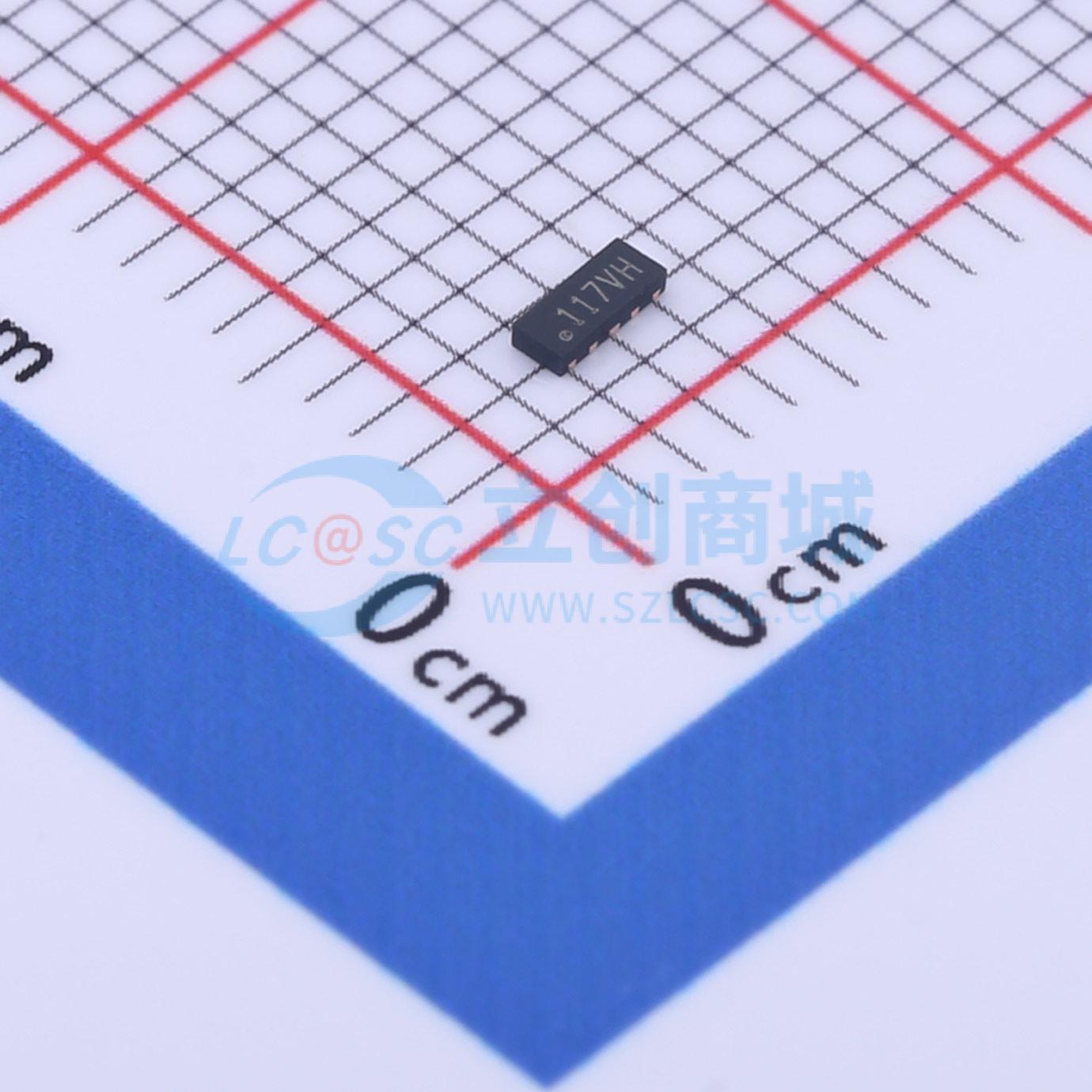

ESD3V3U4ULC-MS
ESD 3.3V截止 峰值浪涌电流：3.5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 峰值脉冲功率（tp=8/20s）(PPP):80W 最大反向峰值脉冲电流(IPP):3.5A 最大钳位电压（VC): 15V 工作电压（VRWM）:3.3V 最小击穿电压VBR）:6V 结电容（CJ）:0.8PF
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- ESD3V3U4ULC-MS
- 商品编号
- C2830125
- 商品封装
- TSLP-9-1
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 3.5A | |
| 峰值脉冲功率(Ppp) | 80W | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF；0.3pF |
商品概述
该器件采用固态硅雪崩技术，专为HDMI等高速接口的保护而设计。其极低的结电容（典型值小于0.4 pF）和直通式布局设计最大限度地减少了对信号完整性的影响，尤其适用于高速信号环境。该器件采用超窄的无引线SLP封装，宽度小于1.1毫米，有助于减少布线不连续性。其设计旨在为差分信号对提供有效的静电放电保护，同时满足IEC 61000-4-2标准规定的接触放电和空气放电防护等级要求。
商品特性
- 采用固态硅雪崩技术
- 低工作电压与箝位电压
- 提供多达四条输入/输出线路的保护
- 超低电容：输入/输出间典型值为0.5 pF
- 低漏电流
- 工作电压：3.3V
- 直通式设计
- 符合IEC 61000-4-2 (静电放电) ±15kV (空气放电)，±8kV (接触放电)
- 符合IEC 61000-4-4 (电快速瞬变脉冲群) 40A (5/50ns)
- 符合IEC 61000-4-5 (浪涌) 5A (8/20μs)
- 封装：TSLP-9-1 (2.5×1.0×0.58 mm)
- 模塑化合物阻燃等级：UL 94V-0
- 包装：卷带包装
- 符合RoHS/WEEE标准
应用领域
- 数字视觉接口
- 移动显示数字接口
- DisplayPort接口
- PCI Express接口
- 高清晰度多媒体接口
- 外部串行高级技术附件接口
