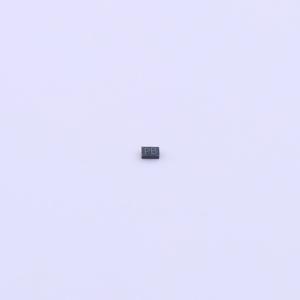

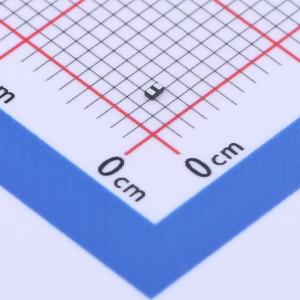

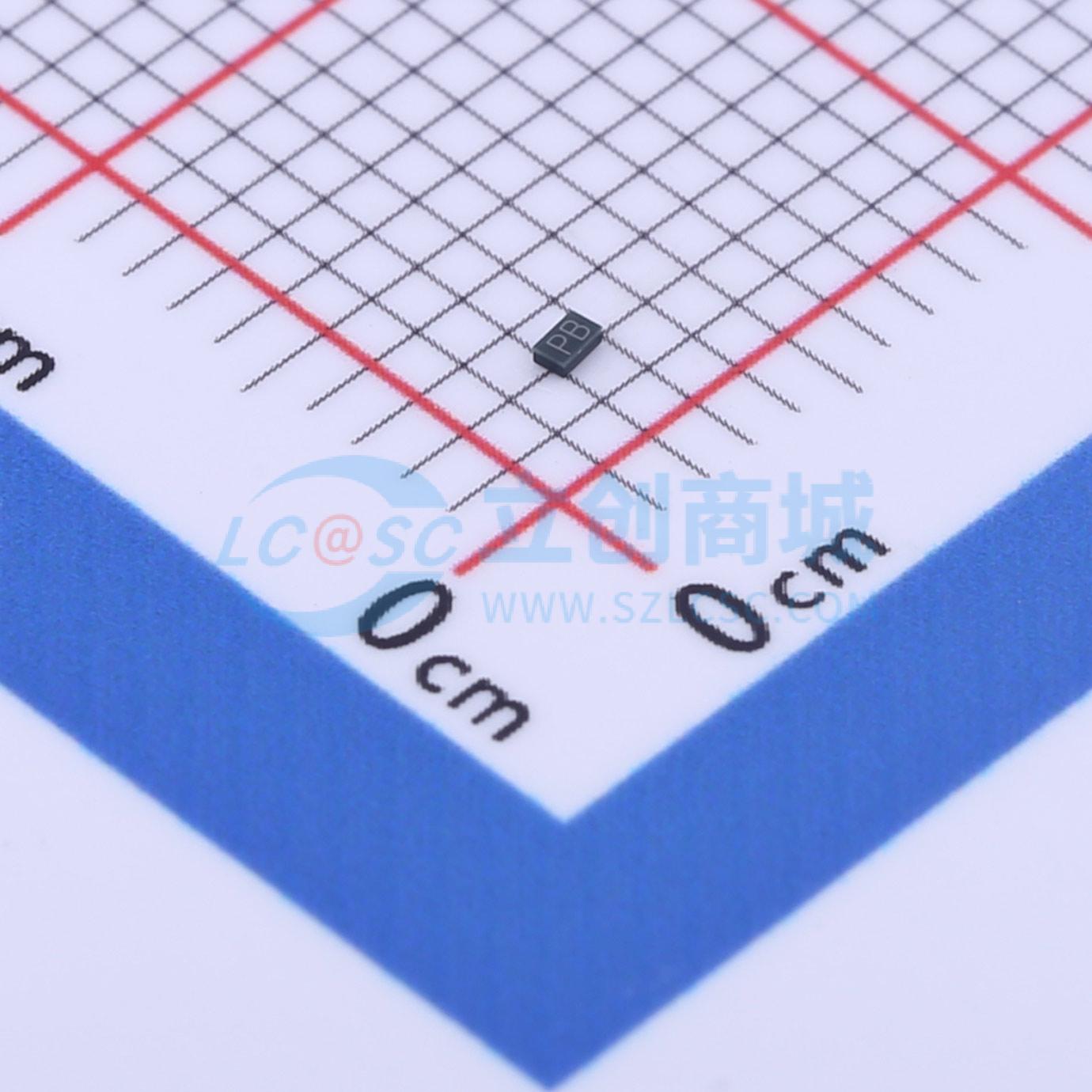

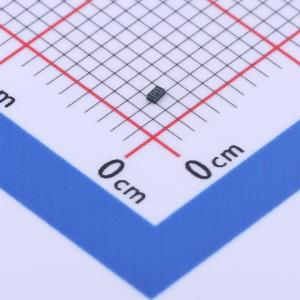

PESD5V0S1BLN-MS
PB 双向ESD 5V截止 峰值浪涌电流：5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 反向峰值脉冲电流(IPP):8A 最小击穿电压VBR）:5.6V-8.4V 结电容（CJ）:15PF-18PF 此款ESD管被广泛应用于消费类电子产品、 HDMI 接口、USB 接插口、平板电脑、笔记本
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- PESD5V0S1BLN-MS
- 商品编号
- C2830110
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 80W | |
| 击穿电压(VBR) | 8.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品特性
- 为高速数据线提供瞬态保护
- IEC 61000 - 4 - 2（ESD）：±30kV（接触），±30kV（空气）
- IEC 61000 - 4 - 4（EFT）：40A（5/50 ns）
- 电缆放电事件（CDE）
- 针对高速线路优化封装
- 超小封装（1.0mm×0.6mm×0.4mm）
- 保护一条数据、控制或电源线
- 低电容
- 低泄漏电流
- 低钳位电压
- 每个I/O引脚可承受超过1000次ESD
- DFN1006封装
- 可燃性等级：UL 94V - 0
- 保证高温焊接：260°C/10s
- 包装：卷带包装，卷盘尺寸：7英寸
- MSL1
应用领域
- 便携式电子设备
- 台式机、服务器和笔记本电脑
- 手机
- MP3端口
- 数字端口
