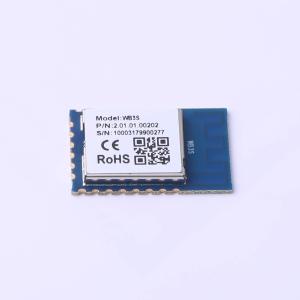

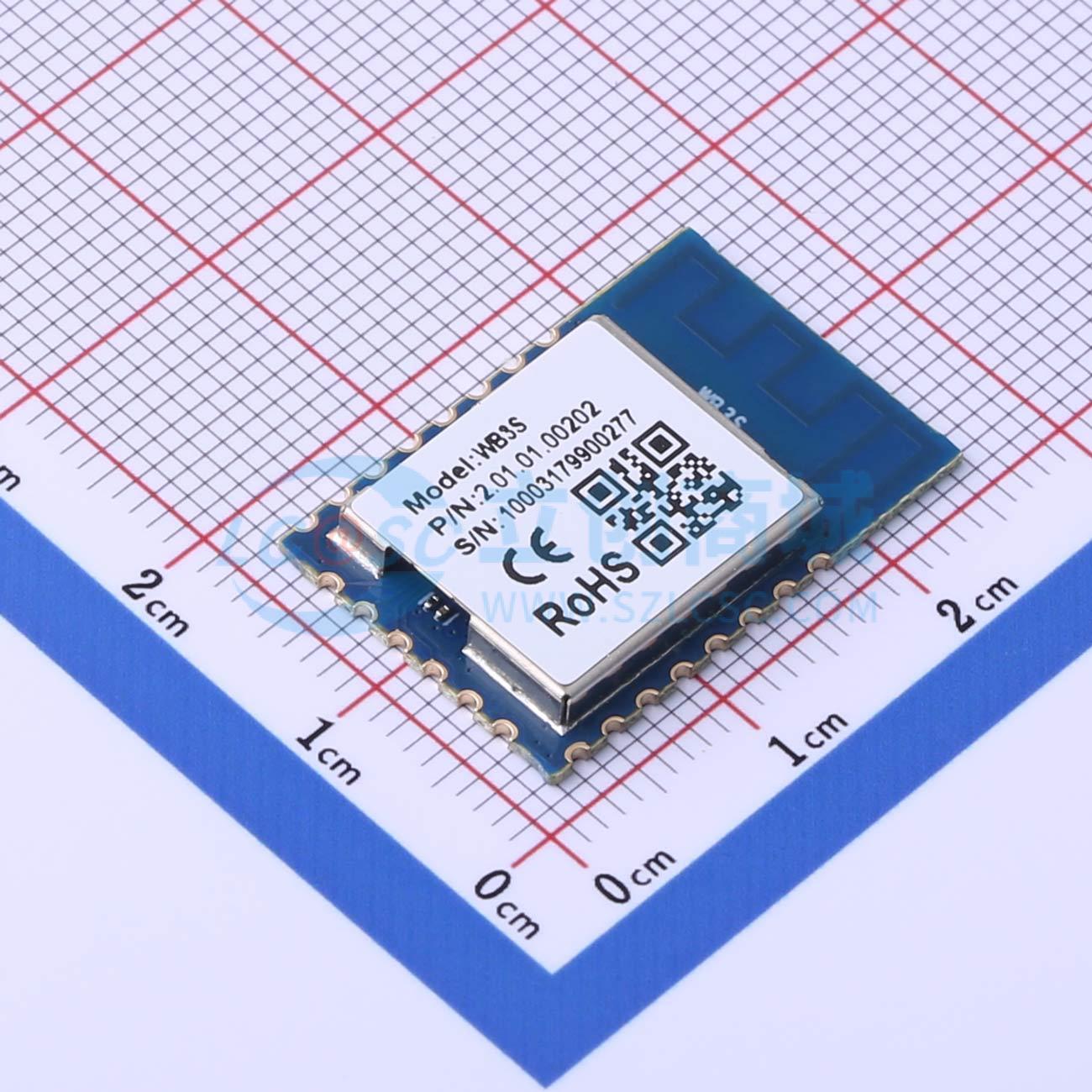

WB3S(oeak)

智能吸顶灯云模组

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: WB3S是一款低功耗嵌入式Wi-Fi + 蓝牙LE双协议模组。它由一个高集成度的无线射频芯片BK7231T和少量外围器件构成，内置了Wi-Fi网络协议栈和丰富的库函数。还包含低功耗的32位MCU，1T1R WLAN，最高主频120MHz，内置256K SRAM ，2Mbyte flash和丰富的外设资源。
品牌名称: TUYA(涂鸦)
商品型号: WB3S(oeak)
商品编号: C2830105
商品封装: SMD,24x16mm
包装方式: 编带
商品毛重: 1.88克(g)

商品参数

商品概述

WB3S是一款低功耗嵌入式Wi-Fi + 蓝牙LE双协议模组。它由一个高集成度的无线射频芯片BK7231T和少量外围器件构成，内置了Wi-Fi网络协议栈和丰富的库函数。还包含低功耗的32位MCU，1T1R WLAN，最高主频120MHz，内置256K SRAM ，2Mbyte flash和丰富的外设资源。是一个RTOS平台，集成了所有Wi-Fi MAC以及TCP/IP协议的函数库。用户可以基于这些开发满足自己需求的嵌入式Wi-Fi产品。

商品特性

内置低功耗32位CPU，可以兼作应用处理器
主频120MHz
外设：9×GPIO, 1×UART, 1×ADC
Wi-Fi连通性：
- 802.11 b/g/n
- 通道1 - 14@2.4GHz
- 支持WEP、WPA/WPA2、WPA/WPA2 PSK (AES)安全机制
- 802.11b模式下最大+16dBm的输出功率
- 支持SmartConfig功能（包括Android和IOS设备）
- 板载PCB天线，天线增益1.5dBi
- 工作温度：-40℃ to 85℃
蓝牙LE：
- 支持低功耗蓝牙（V4.2）
- 最大输出功率+6dBm
- 板载PCB天线，天线增益1.5dBi

应用领域

智能楼宇
智慧家居/家电
智能插座
智慧灯
工业无线控制
婴儿监控器
网络摄像头
智能公交

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	WiFi模块
	核心芯片	BK7231T
	支持协议	Bluetooth4.2
	接口类型	GPIO；UART；ADC
	频率	2.4GHz
	天线形式	板载PCB天线

	属性	参数值
	发射功率	16dBm；6dBm
	工作电压	3V~3.6V
	接收电流	98mA
	发送电流	222mA
	接收灵敏度	-75dBm；-92dBm；-95dBm；-68dBm
	工作温度	-40℃~+85℃
