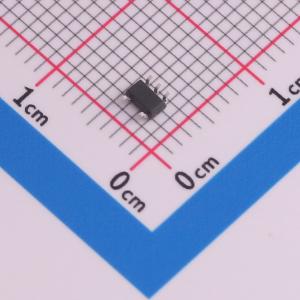

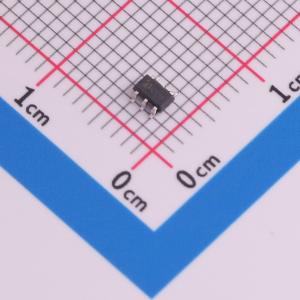

CJ9220T5
2A, 1.5MHz 同步降压DC-DC转换器 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CJ9220是一款高效、DC到DC降压开关调节器,能够提供高达2A的输出电流。输入电压范围为2.7V至5.5V,输出电压范围为0.6V至VIn。运行频率为1.5MHz,具有内部补偿和软启动功能。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ9220T5
- 商品编号
- C2829457
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.057833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 2A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
CJ9220是一款高效的DC-DC降压开关稳压器，能够提供高达2A的输出电流。CJ9220的输入电压范围为2.7V至5.5V，输出电压范围为0.6V至输入电压，适用于低压电源转换。以1.5MHz的固定频率运行，允许使用小电感值和低DCR电感，从而实现更高的效率。由于开关频率较高，其他外部元件（如陶瓷输入和输出电容）也可以采用小尺寸，同时保持极低噪声的输出电压。内部软启动控制电路可降低浪涌电流。
商品特性
- 宽输入电压范围：2.7 ~ 5.5V
- 最大输出电流高达2A
- 高效率：高达96%
- 1.5MHz工作频率
- 100%占空比运行
- 内部补偿
- SOT-23-5L封装
应用领域
- USB端口/集线器
- 便携式设备
- 手机
- 平板电脑
- 机顶盒
