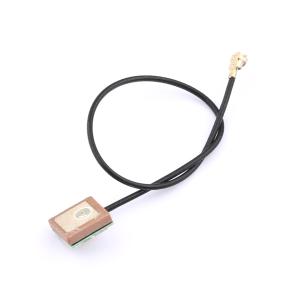

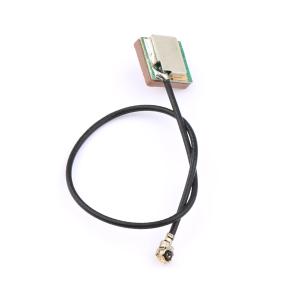

BWGNSCNX9-9B1Y2L120
GPS有源陶瓷天线-薄款
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GPS有源陶瓷天线 有源放大天线 北斗天线 定位天线 IPEX-9x9mm
- 商品型号
- BWGNSCNX9-9B1Y2L120
- 商品编号
- C2826448
- 包装方式
- 托盘
- 商品毛重
- 2.92克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 天线 | |
| 天线类型 | 陶瓷天线 | |
| 中心频率 | 1.561GHz；1.575GHz | |
| 增益 | 18dBi | |
| 阻抗 | 50Ω | |
| 功率 | 50W |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -45℃~+85℃ | |
| 接口类型 | IPEX | |
| 长度 | 9mm | |
| 宽度 | 9mm | |
| 高度 | 4.6mm |
商品概述
该陶瓷天线工作频段为1575MHz和1561MHz。采用特殊陶瓷介质，可缩小天线尺寸，同时保持良好的辐射效率与低介电损耗。陶瓷介质损耗低，减少信号衰减，温度稳定性高，适用于车载、户外等严苛环境，适合低功耗应用。采用右旋圆极化设计，匹配北斗卫星信号的极化方式，抗多径干扰能力强，有助于提升定位精度。易于集成，通常带有ANT接入脚和地脚，方便焊接或模块化设计。
商品特性
- 频率范围：1575MHz ± 5MHz
- 频率范围：1561MHz ± 5MHz
- 接口类型：IPEX-1 内孔接口
- 极化方式：右旋圆极化
- 线缆类型：RG1.13
- 线缆长度：120mm
- 尺寸：9mm × 9mm × 4.6mm
- 符合RoHS与REACH规定
