温馨提醒：图片仅供参考，商品以实物为准

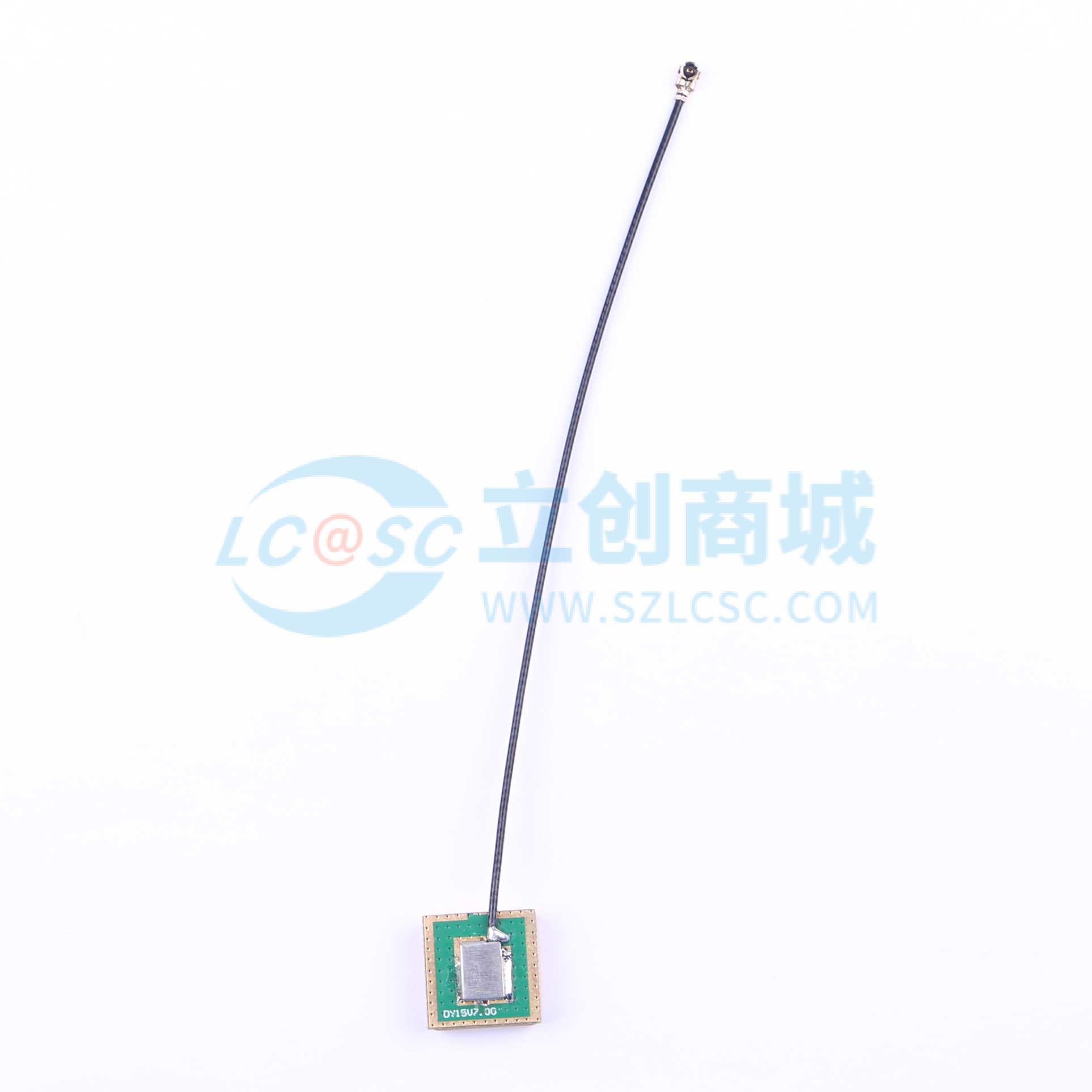

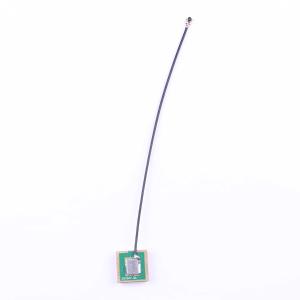

BWGNSCNX15-15B1Y4L120
GPS有源陶瓷天线-厚款
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GPS有源陶瓷天线 有源放大天线 北斗天线 定位天线 IPEX-15x15mm
- 商品型号
- BWGNSCNX15-15B1Y4L120
- 商品编号
- C2826456
- 包装方式
- 托盘
- 商品毛重
- 7.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 天线 | |
| 天线类型 | 陶瓷天线 | |
| 中心频率 | 1.561GHz；1.575GHz | |
| 增益 | 18dBi | |
| 阻抗 | 50Ω | |
| 功率 | 50W |
| 属性 | 参数值 | |
|---|---|---|
| 驻波比 | 3 | |
| 工作温度 | -45℃~+85℃ | |
| 接口类型 | IPEX | |
| 长度 | 15mm | |
| 宽度 | 15mm | |
| 高度 | 6.5mm |
商品概述
该陶瓷天线工作频段为1575MHz和1561MHz，采用特殊陶瓷介质，可在缩小尺寸的同时保持良好的辐射效率并降低介电损耗。其具备低损耗与高稳定性，陶瓷介质损耗低，减少信号衰减，温度稳定性高，适用于车载、户外等严苛环境，适合低功耗应用。采用右旋圆极化设计，匹配北斗卫星信号的极化方式，抗多径干扰能力强，有助于提升定位精度。天线易于集成，通常带有天线接入引脚和地引脚，便于焊接或模块化设计。
