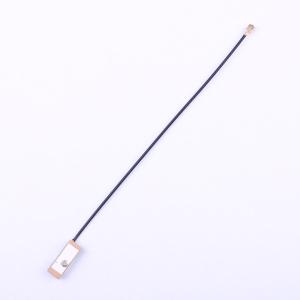

BWGNSCNX16-6B1Y2L120
GPS有源陶瓷天线-薄款
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GPS有源陶瓷天线 有源放大天线 北斗天线 定位天线 IPEX-16x6mm
- 商品型号
- BWGNSCNX16-6B1Y2L120
- 商品编号
- C2826449
- 包装方式
- 托盘
- 商品毛重
- 2.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 天线 | |
| 天线类型 | 陶瓷天线 | |
| 中心频率 | 1.575GHz；1.561GHz | |
| 带宽 | - | |
| 增益 | 18dBi | |
| 阻抗 | 50Ω | |
| 功率 | 50W |
| 属性 | 参数值 | |
|---|---|---|
| 驻波比 | - | |
| 工作温度 | -45℃~+85℃ | |
| 接口类型 | IPEX | |
| 直径(φD) | - | |
| 长度 | 16mm | |
| 宽度 | 6mm | |
| 高度 | 4.5mm |
商品概述
BWGNSCNX16-6BIY2L120 是一款陶瓷天线，工作频段为 1575MHz 和 1561MHz。该天线采用特殊陶瓷介质，能够在缩小尺寸的同时保持良好的辐射效率与低介电损耗。陶瓷介质具有低损耗和高温度稳定性，有助于减少信号衰减，适用于车载、户外等严苛环境及低功耗应用。其采用右旋圆极化设计，与北斗卫星信号的极化方式相匹配，具备较强的抗多径干扰能力，有助于提升定位精度。该天线易于集成，通常提供 ANT 接入引脚和接地引脚，便于焊接或模块化设计。
