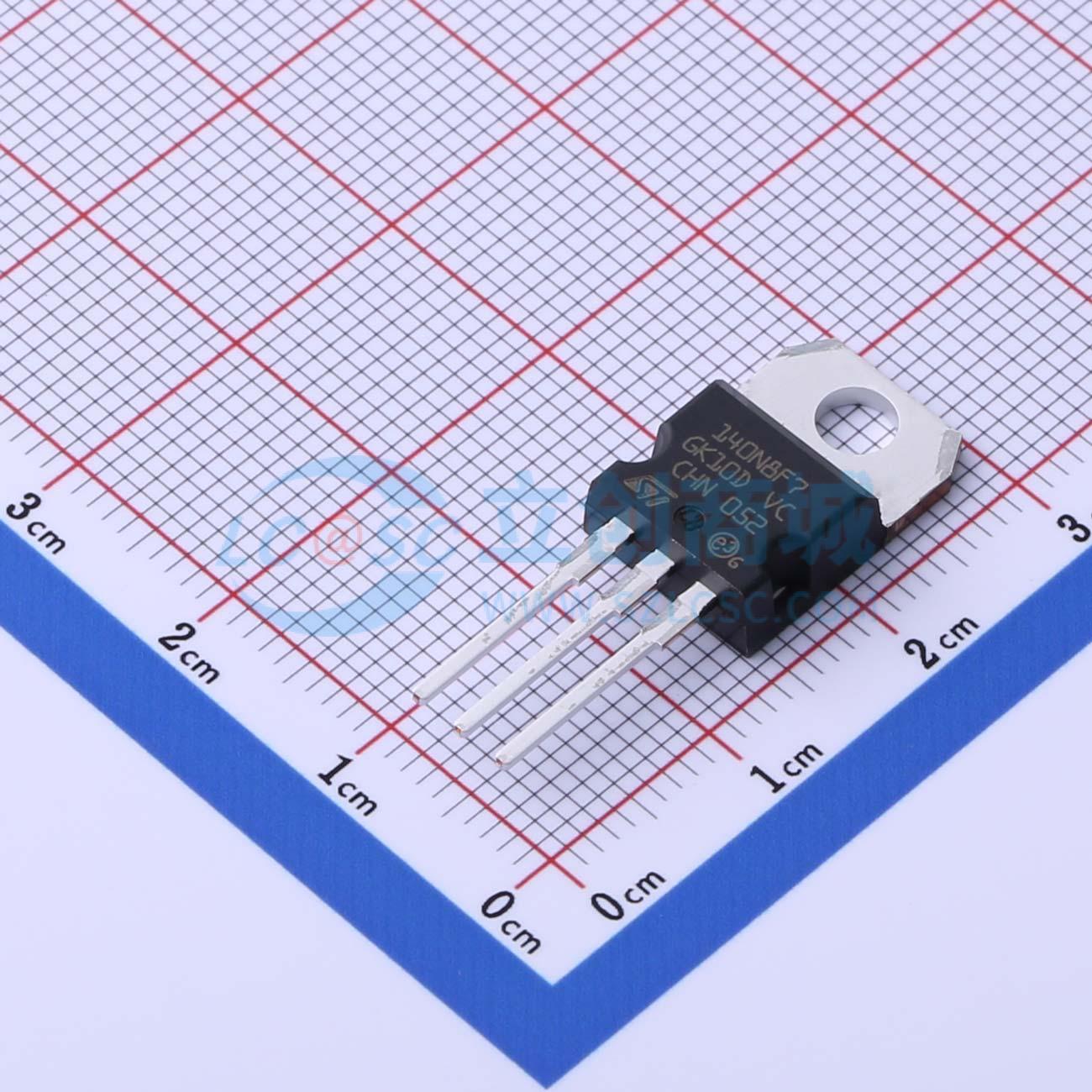

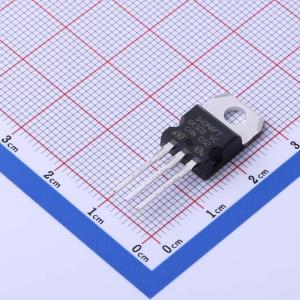

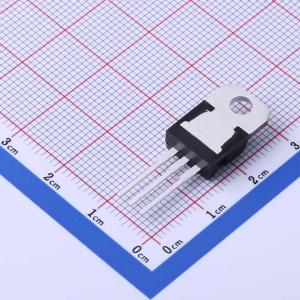

STP140N8F7
1个N沟道 耐压:80V 电流:90A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道80 V、3.5 mOhm典型值、90 A STripFET F7功率MOSFET，TO-220封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STP140N8F7
- 商品编号
- C2826412
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 80V | |
| 连续漏极电流(Id) | 90A | |
| 导通电阻(RDS(on)) | 4.3mΩ@10V | |
| 耗散功率(Pd) | 200W | |
| 阈值电压(Vgs(th)) | 4.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 96nC@10V | |
| 输入电容(Ciss) | 6.34nF | |
| 反向传输电容(Crss) | 105pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.195nF |
商品特性
- 30V/150A
- 当VGS = 10V时，RDS(ON) = 0.9 mΩ（典型值）
- 当VGS = 4.5V时，RDS(ON) = 1.4 mΩ（典型值）
- 超低导通电阻
- 快速开关速度
- 100%雪崩测试
- 提供无铅和环保器件（符合RoHS标准）
应用领域
- DC/DC转换器-服务器板载电源-同步整流
