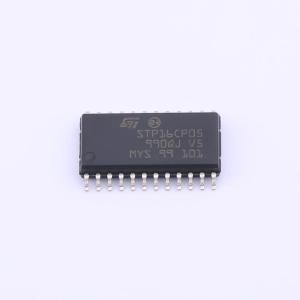

温馨提醒：图片仅供参考，商品以实物为准
STP16CP05MTR
低压16位恒流LED灌电流驱动器
- 描述
- 低压16位恒定电流LED灌驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STP16CP05MTR
- 商品编号
- C2826415
- 商品封装
- SO-24-300mil
- 包装方式
- 编带
- 商品毛重
- 1.156克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3V~5.5V | |
| 通道数 | 16 | |
| 输出电压 | -500mV~20V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 100mA | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ | |
| 恒流精度 | 1.5% |
商品概述
STP16CP05 是一款单片、低压、低电流的16位移位寄存器，专为LED面板显示器设计。STP16CP05 包含一个16位串行输入、并行输出的移位寄存器，该移位寄存器馈送一个16位D型存储寄存器。在输出阶段，十六个受控电流源提供从5 mA到100 mA的恒定电流来驱动LED。
输出电流设置时间为40 ns（典型值），从而提高了系统性能。
可以通过使用外部电阻调整STP16CP05的输出电流来控制LED的亮度。
STP16CP05保证20 V的输出驱动能力，允许用户串联更多的LED。30 MHz的高时钟频率使该器件适用于高速数据传输。3.3 V的供电电压在与3.3 V微控制器接口的应用中非常有用。
商品特性
- 低电压电源，最低可达3V
- 16个恒定电流输出通道
- 可通过外部电阻调节输出电流
- 串行数据输入/并行数据输出
- 可由3.3V微控制器驱动
- 输出电流：5至100毫安
- 最大时钟频率30MHz
- ESD保护：2KV HBM，200V MM
