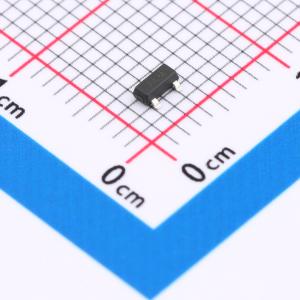

温馨提醒：图片仅供参考，商品以实物为准
SM712-N
TVS 12V 7V截止 峰值浪涌电流：17A@8/20us 12A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SOT-23 7V Cj=45pF 双向 静电TVS PCAN/串口
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- SM712-N
- 商品编号
- C314267
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 12V；7V | |
| 钳位电压 | 15V；26V | |
| 峰值脉冲电流(Ipp) | 17A@8/20us；12A@8/20us | |
| 峰值脉冲功率(Ppp) | 400W@8/20us | |
| 击穿电压 | 7.5V；13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20uA；1uA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 45pF |
商品特性
- 400瓦峰值脉冲功率（tp = 8/20μs）
- 保护两条-7V至12V线路
- 低电容
- 低钳位电压
- 固态硅雪崩技术
- IEC 61000-4-2（ESD）±15kV（空气放电），±8kV（接触放电）
- IEC 61000-4-4（EFT）40A（5/50ns）
应用领域
- 扩展共模范围的RS-485收发器保护
- 安全系统
- 自动取款机
- 混合光纤同轴电缆（HFC）系统
- 网络
