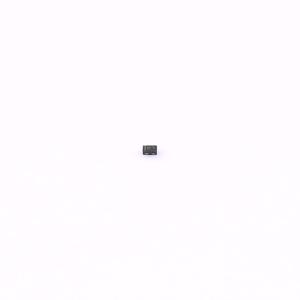

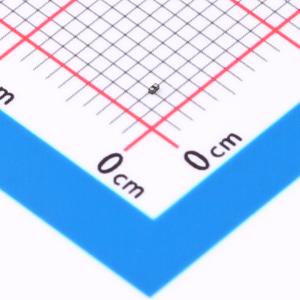

ESDALC14V2-1U2
ESDALC14V2-1U2
- 描述
- 用于ESD保护的单线低电容Transil
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDALC14V2-1U2
- 商品编号
- C314015
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.008克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3V | |
| 钳位电压 | 14.2V | |
| 峰值脉冲电流(Ipp) | 1.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 30W | |
| 击穿电压(VBR) | 14.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 6pF |
商品概述
ESDALC14V2-1U2是一款单向单线路TVS二极管，旨在保护数据线或其他I/O端口免受ESD瞬态影响。 该器件非常适合既需要降低线路电容又需要节省电路板空间的应用。
商品特性
- 击穿电压VBR = 14.2 V（最小值）
- 单向器件
- 可承受多次ESD冲击
- 极低的二极管电容：0V时典型值为6 pF
- 低泄漏电流
- 兼容0201 SMD封装尺寸
- 超小PCB面积：0.18 mm²
- 符合RoHS标准
- 高ESD保护等级
- 高集成度
- 适用于高密度电路板
- MSL1
- 符合IEC 61000-4-2 4级标准
应用领域
-便携式多媒体播放器及配件-笔记本电脑-数码相机和摄像机-通信系统-手机及配件
