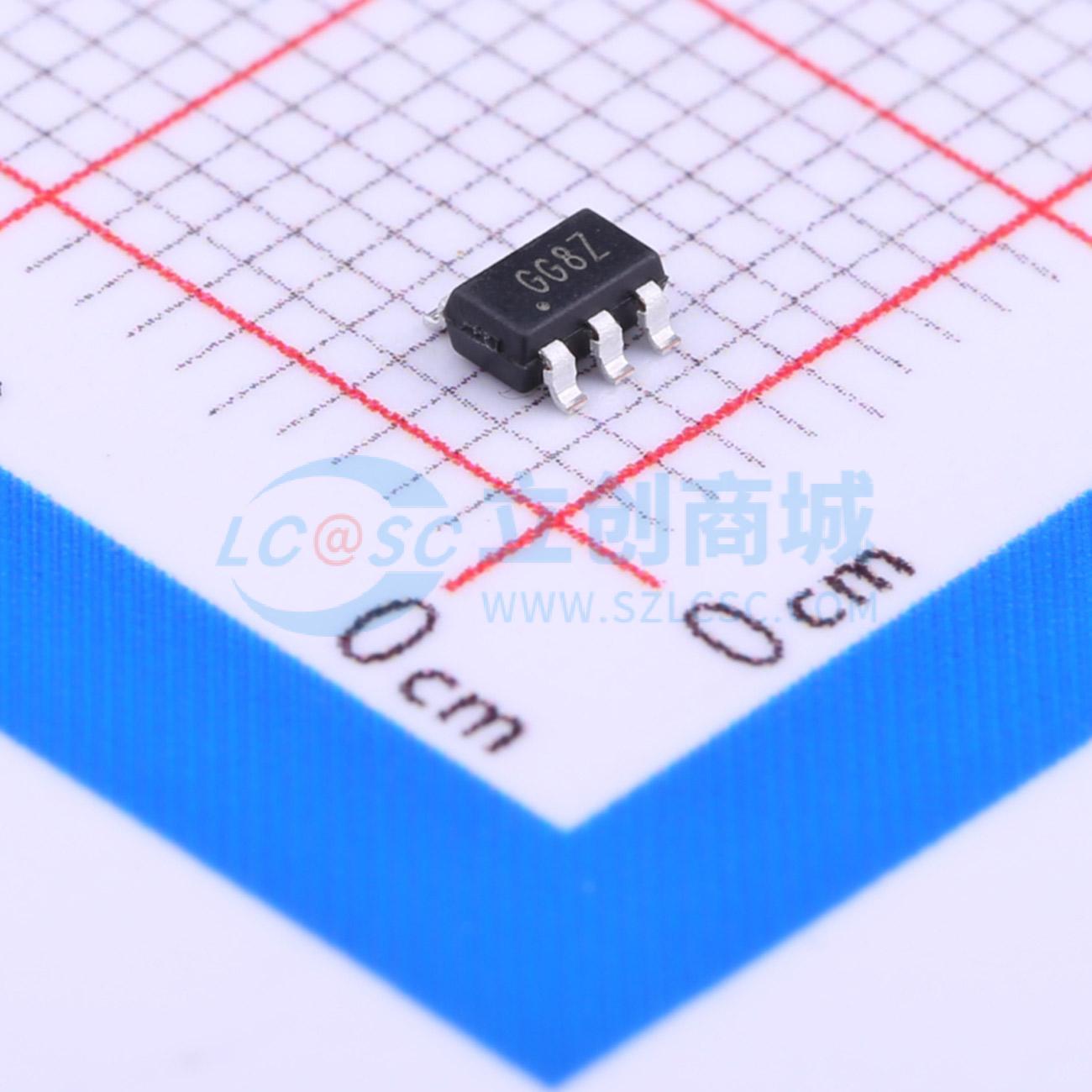

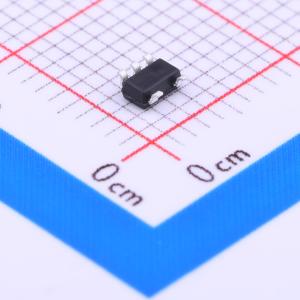

温馨提醒：图片仅供参考，商品以实物为准
BL8022CB5TR
降压型 800mA 2.6V~7V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- BL8022是一款高效率的DC-DC降压转换器,能够提供高达800mA的输出电流。该设备的工作输入电压范围为2.6V至7.0V,输出电压范围为0.6V至VIN。BL8022采用1.5MHz的固定开关频率,内部补偿和软启动电路,以及低dropout 100% Duty操作。内部同步整流器提高了效率,消除了外部肖特基二极管的需求。
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL8022CB5TR
- 商品编号
- C313531
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.087克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.6V~7V | |
| 输出电压 | - | |
| 输出电流 | 800mA | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -20℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | - | |
| 功能特性 | 逐波限流；过流保护 |
商品概述
BL8022 是一种高效率的直流-直流降压开关稳压器，能够提供高达800mA的输出电流。的工作输入电压范围为2.6V至7.0V，并提供从0.6V到VIN的输出电压，使得BL8022非常适合低压电源转换。以固定的1.5MHz频率运行允许使用小型外部组件，如陶瓷输入和输出电容以及小电感，同时仍能提供低输出纹波。这种低噪声输出加上内部同步整流器实现的优异效率，使BL8022成为耗电量大的线性稳压器的理想绿色替代品。内部软启动控制电路减少了浪涌电流。短路和热过载保护提高了设计可靠性。
商品特性
- 高效率：高达96%
- 能够提供800mA
- 1.5MHz开关频率
- 不需要外部肖特基二极管
- 低压差，100%占空比运行
- 内部补偿和软启动
- 电流模式控制
- 0.6V参考电压，适用于低输出电压
- 逻辑控制关断（<1μA）
- 热关断和欠压锁定
- 提供SOT23-5封装
