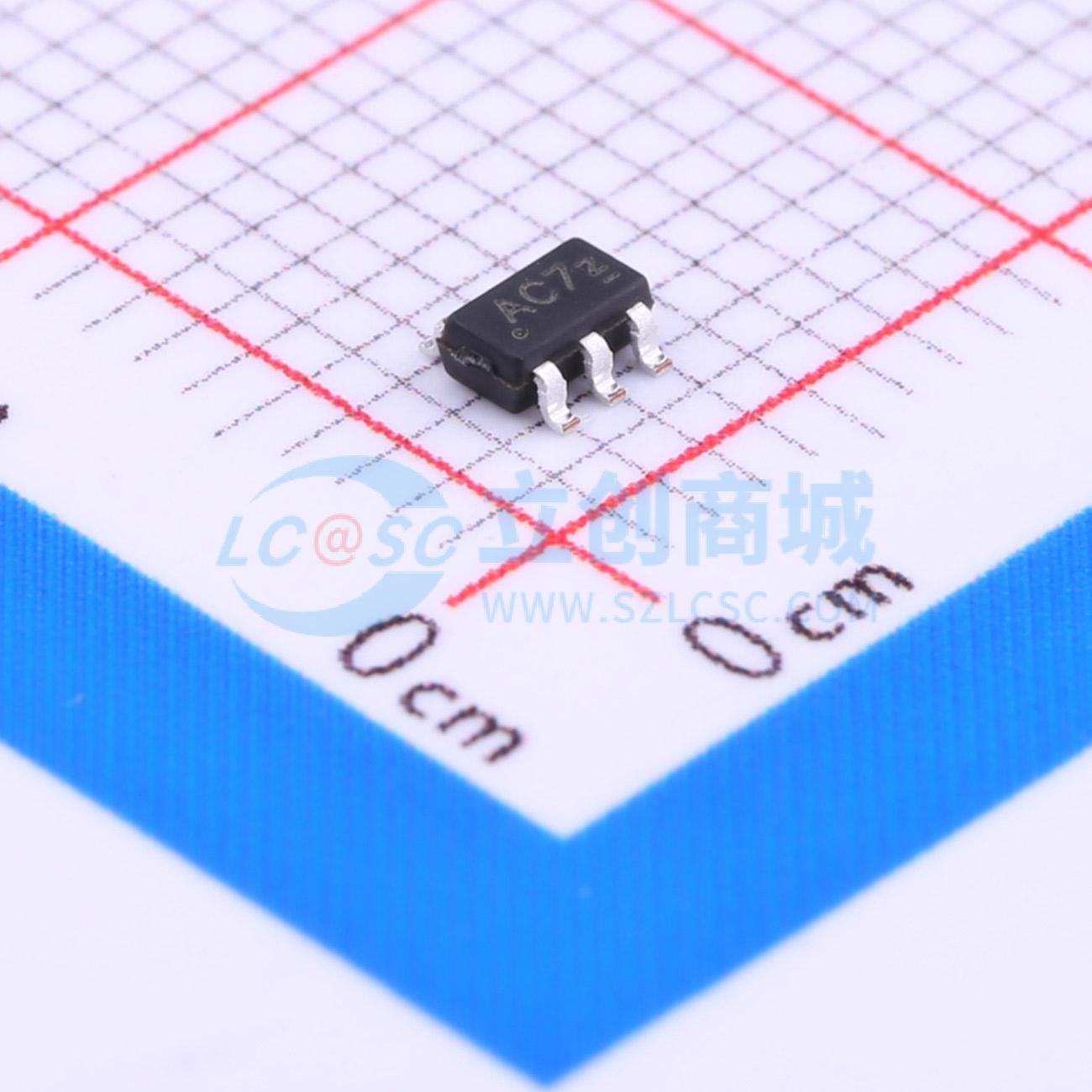

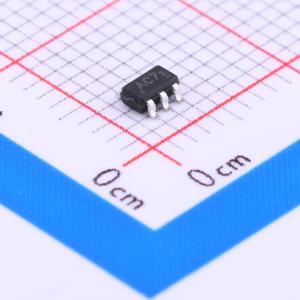

BL8542CCB5TR

低启动电压500mA同步升压DC-DC转换器

描述: BL8542C是一款升压转换器,能够从低电压源提升输出电压。其最低启动电压可达850mV,适用于单节碱性电池操作。该芯片支持1MHz的开关频率,能够提供500mA的输出电流。采用SOT23-5封装。
品牌名称: BL(上海贝岭)
商品型号: BL8542CCB5TR
商品编号: C313522
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.087克(g)

商品参数

商品概述

BL8542C是一款升压转换器，可从低电压源提供升压输出电压。由于其独特的设计，它能在低至850mV的输入电压下启动，使其成为单节碱性/镍氢电池应用的理想选择。 BL8542C采用超小的SOT23 - 5封装。 1MHz的开关频率允许使用小型、薄型电感器和陶瓷电容器，从而最小化解决方案的占用空间。电流模式PWM设计采用内部补偿，减少了外部元件数量。 BL8542C是一款低输入电压启动的电流模式DC - DC升压转换器。参考方框图能更好地理解其工作原理。启动时，低电压启动电路以通断周期驱动SW，通过在导通时间将能量存储在电感器中，在关断时间将能量释放到输出端，从而将能量从输入传输到OUT。当OUT达到2V时，启动电路关闭，主控制器接管。主控制环路由参考源、跨导误差放大器、PWM控制器、电流检测放大器、振荡器、PWM逻辑控制以及包括其驱动器的功率级组成。主控制环路是一个经典的电流模式控制环路。跨导级对FB和REF之间的误差进行积分，其输出用于与三角波进行比较，该三角波是电流检测放大器输出和斜率补偿电压的求和结果。比较器的输出用于驱动功率级以实现稳压。

商品特性

低输入电压启动，低至850mV
非常适合单节碱性电池应用
在Vin = 3.0V、Vout = 3.3V时，能够提供500mA的输出电流
1MHz开关频率允许使用小型电感器和输出电容
输入自举功能允许使用小型或无需输入电容
低噪声PWM控制
内部补偿电流模式控制
内部同步整流器
逻辑控制关断（IQ<1uA）
采用SOT23 - 5封装

应用领域

医疗仪器
蓝牙耳机
闪存式MP3播放器
无线鼠标
一至三节电池供电设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	700mV
	输出电压	3.3V
	输出电流	500mA
	开关频率	1MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
