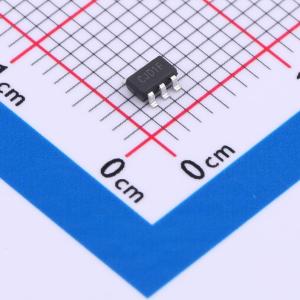

温馨提醒：图片仅供参考，商品以实物为准
BL8851
电流模式PWM功率开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BL8851集成了一个专用的电流模式PWM控制器。它针对40W~60W范围内的高性能、低待机功耗且具成本效益的离线反激式转换器应用进行了优化。BL8851提供全面的保护功能，并具备自动自恢复特性，包括逐周期电流限制（OCP）、CS短路保护、CS浮空保护、过载保护（OLP）、VDD欠压锁定（UVLO）、过温保护（OTP）、过压（固定或可调）保护（OVP）
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL8851
- 商品编号
- C314014
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 10V~30V | |
| 开关频率 | 60kHz~70kHz | |
| 最大占空比 | 80% |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -20℃~+85℃ | |
| 反馈方式 | 副边反馈 |
商品概述
BL8851集成了一个专用的电流模式PWM控制器。它针对40W至60W范围内的高性能、低待机功耗和高性价比离线反激式转换器应用进行了优化。 BL8851提供全面的保护功能，并具备自动自恢复特性，包括逐周期电流限制（OCP）、CS短路保护、CS浮空保护、过载保护（OLP）、VDD欠压锁定（UVLO）、过温保护（OTP）、过压（固定或可调）保护（OVP）。 设计中将20KHz以下的音频能量降至最低，并在工作过程中消除了音频噪声。 BL8851采用SOT23 - 6封装。
商品特性
- 上电软启动，降低MOSFET的Vds应力；频率抖动，改善EMI
- 扩展突发模式控制，提高效率并实现最低待机功耗设计
- 无音频噪声运行；固定65KHz开关频率
- 内部同步斜坡补偿
- 电流检测输入前沿消隐；具备自动自恢复功能的全面保护
- 带迟滞的VDD欠压锁定（UVLO）
- 具备自动恢复功能的过温保护（OTP）
- 在通用输入电压范围内，通过逐周期过流阈值设置实现恒定输出功率限制
- 具备自动恢复功能的过载保护（OLP）
- 具备自动恢复功能的过压保护（OVP）
- 通过外部齐纳二极管实现可调OVP
应用领域
- 离线AC/DC反激式转换器，用于
- AC/DC适配器
- PDA电源
- 数码相机和摄像机适配器
- VCR、SVR、机顶盒、DVD和DVCD播放器
- 开关电源机顶盒电源
- 电脑和服务器辅助电源
- 开放式开关电源
