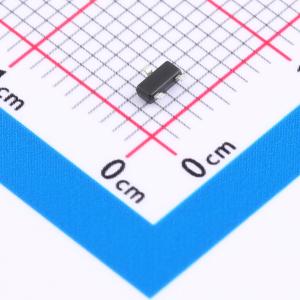

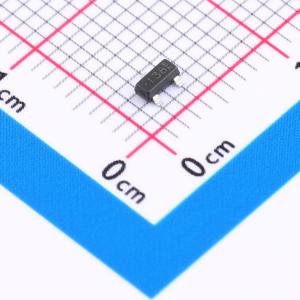

温馨提醒：图片仅供参考，商品以实物为准
BSS138_R1_00001
1个N沟道 耐压:50V 电流:300mA
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- N沟道 50V 0.3A
- 品牌名称
- PANJIT(强茂)
- 商品型号
- BSS138_R1_00001
- 商品编号
- C313494
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 50V | |
| 连续漏极电流(Id) | 300mA | |
| 导通电阻(RDS(on)) | 3Ω@10V | |
| 耗散功率(Pd) | 350mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 1nC@4.5V | |
| 输入电容(Ciss) | 50pF | |
| 反向传输电容(Crss) | 5pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品特性
- 当VGS为10 V、IDS为500 mA时,RDS(ON) = 3 Ω
- 当VGS为4.5 V、IDS为200 mA时,RDS(ON) = 4 Ω
- 当VGS为2.5 V、IDS为100 mA时,RDS(ON) = 6 Ω
- 先进沟槽工艺技术
- 高密度单元设计,实现超低导通电阻
- 关断状态下漏电流极低
- 具备ESD保护
- 符合欧盟RoHS2.0(2011/65/EU和2015/865/EU指令)的无铅标准
- 采用符合IEC61249标准的绿色模塑料(无卤)
