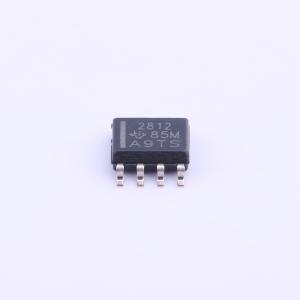

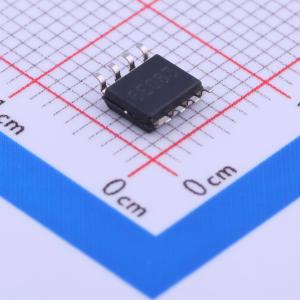

温馨提醒：图片仅供参考，商品以实物为准

TPS2812DR

双路高速MOSFET驱动器

描述: TPS2812 具有内部稳压器的 2A/2A 双路栅极驱动器
品牌名称: TI(德州仪器)
商品型号: TPS2812DR
商品编号: C311787
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

TPS28xx 系列双路高速 MOSFET 驱动器能够向高容性负载提供 2 A 的峰值电流。该设计从本质上最大限度地减少了直通电流，并且与竞争产品相比，其电源电流消耗降低了一个数量级，从而实现了这一性能。 TPS2811、TPS2812 和 TPS2813 驱动器包含一个稳压器，允许在 14 V 至 40 V 的电源输入下工作。只要功耗不超过封装限制，稳压器输出可为其他电路供电。当不需要稳压器时，REG_IN 和 REG_OUT 可以不连接，也可以都连接到 VCC 或 GND。 TPS2814 和 TPS2815 具有双输入门，为用户控制 MOSFET 提供了更大的灵活性。TPS2814 具有带一个反相输入的与门输入。TPS2815 具有双输入与非门。 TPS281x 系列驱动器采用 8 引脚 PDIP、SOIC 和 TSSOP 封装，工作环境温度范围为 -40℃ 至 125℃。

商品特性

最大上升/下降时间 25 ns，最大传播延迟 40 ns — 负载 1 nF，VCC = 14 V
峰值输出电流 2 A，VCC = 14 V
电源电流 5 μA — 输入高电平或低电平
电源电压范围 4 V 至 14 V；内部稳压器可将范围扩展至 40 V（TPS2811、TPS2812、TPS2813）
环境工作温度范围 -40℃ 至 125℃

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	-
	拉电流(IOH)	2A
	工作电压	4V~14V

	属性	参数值
	上升时间(tr)	14ns
	下降时间(tf)	15ns
	传播延迟 tpLH	24ns
	传播延迟 tpHL	25ns
	工作温度	-40℃~+125℃
	静态电流(Iq)	200nA
