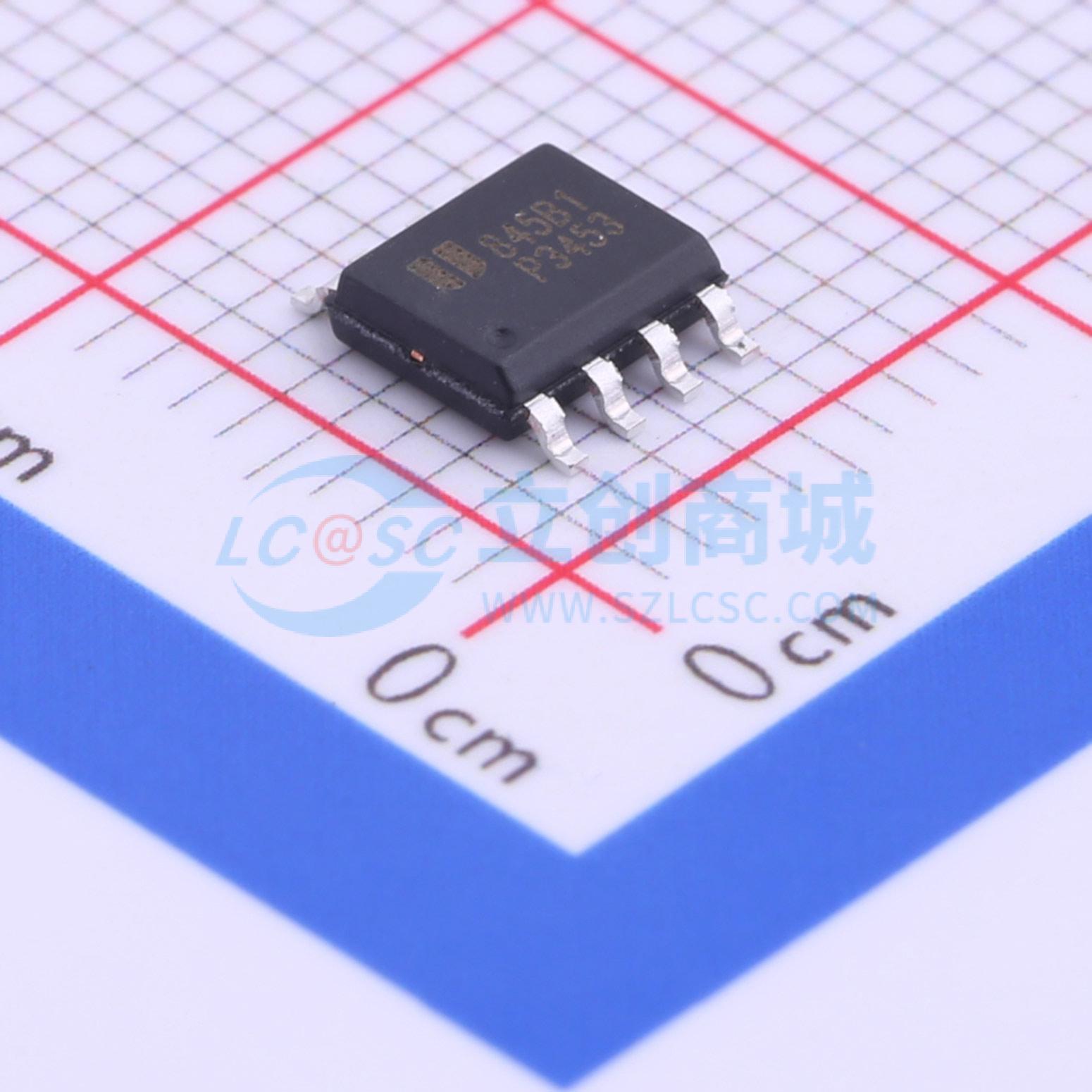

温馨提醒：图片仅供参考，商品以实物为准

EUP3453WIR1

3A 40V 200kHz 降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: EUP3453是一款电流模式、降压开关稳压器,能够连续驱动3A负载,具有优秀的线性和负载调节性能。输入电压范围为4.75V至40V,输出电压可通过外部电阻分压器设置在0.92V至15V之间。输出电流阈值和过压阈值均可通过外部电阻编程。故障保护包括逐周期电流限制和热关断。内部软启动功能最小化了启动时的浪涌电流和输出过冲。
品牌名称: EUTECH(德信)
商品型号: EUP3453WIR1
商品编号: C311687
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.232克(g)

商品参数

商品概述

EUP3453是一款电流模式降压开关稳压器，能够驱动3A连续负载，具备出色的线性和负载调节能力。EUP3453的输入电压范围为4.75V至40V，输出电压可通过电阻分压器从外部设置为0.92V至15V。输出电流阈值可通过外部电阻进行编程。当输出达到过流阈值时，EUP3453进入CC（恒流）模式。OV（过压）阈值可通过外部电阻分压器进行编程。当输出达到过压阈值时，EUP3453停止开关动作。故障保护功能包括二次逐周期电流限制和热关断。在关断模式下，稳压器的电源电流仅为3μA。内部软启动功能可将初始启动时的浪涌电源电流和输出过冲降至最低。 EUP3453所需的外部元件数量极少。

商品特性

4.75V至40V宽输入工作范围
输出电压可在0.92V至15V之间调节
最大输出电流可达3A
可编程输出电流阈值
可编程输出过压阈值
3μA低关断电流
0.1Ω内部DMOS输出开关
最高效率可达95%
固定200kHz开关频率
内部软启动
二次逐周期电流限制
热关断
输入电源欠压锁定
提供SOP-8 (EP)封装
符合RoHS标准，100%无铅、无卤

应用领域

汽车充电器/适配器
可充电便携式设备
分布式电源系统线性稳压器的预稳压器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.75V~40V
	输出电压	920mV~15V
	输出电流	3A
	开关频率	200kHz
	工作温度	-

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
