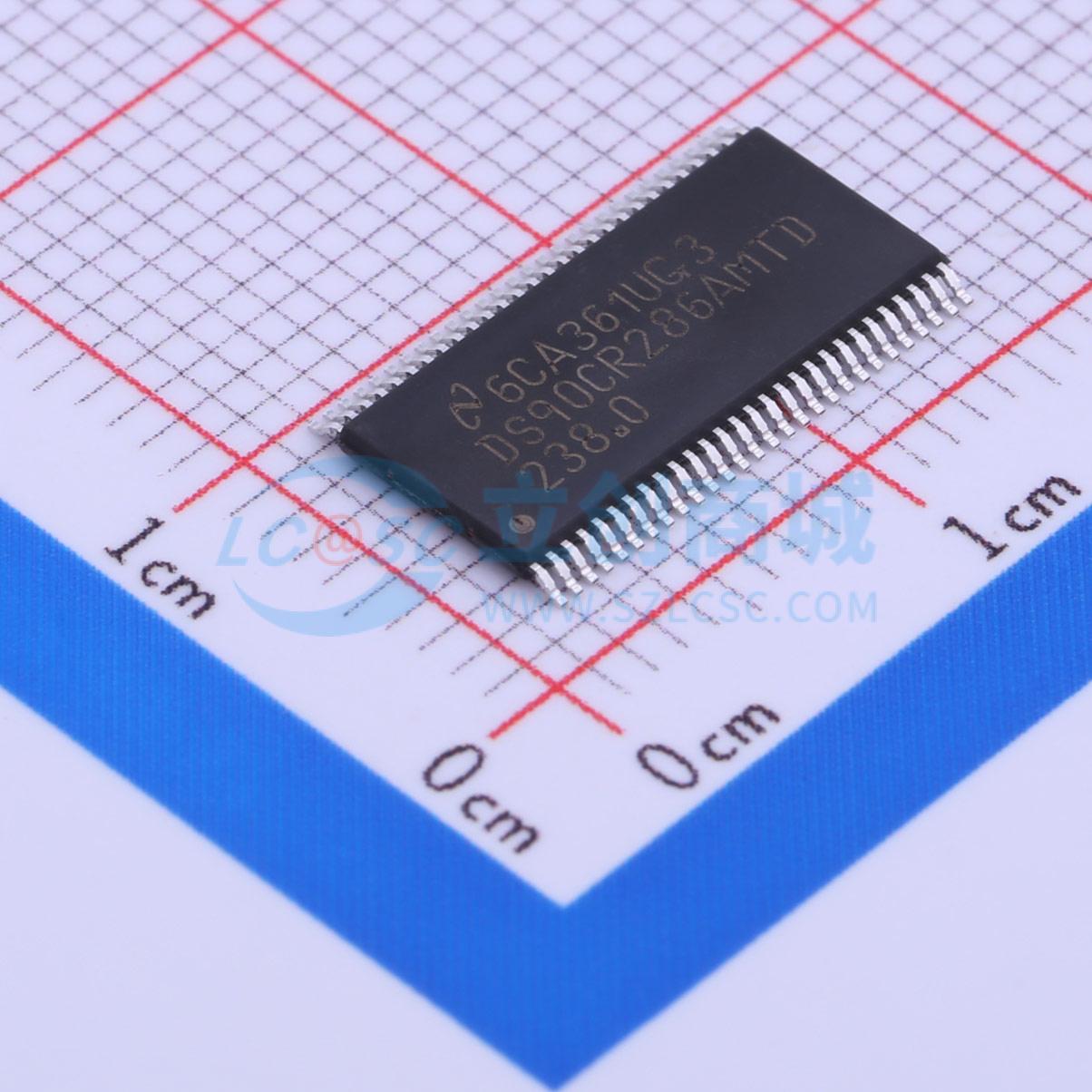

DS90CR286AMTDX/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DS90CR286A +3.3V 上升沿数据选通 LVDS 28 位频道链接接收器 - 66MHz
品牌名称: TI(德州仪器)
商品型号: DS90CR286AMTDX/NOPB
商品编号: C311790
商品封装: TSSOP-56-6.1mm
包装方式: 编带
商品毛重: 0.33克(g)

商品概述

DS90CR286A 接收器将四个LVDS数据流转换回28位的LVCMOS并行数据。还有DS90CR216A接收器，它将三个LVDS数据流转换回21位的LVCMOS并行数据。两个接收器的输出都在上升沿触发。

接收器的LVDS时钟工作频率范围为20至66 MHz。该设备与输入时钟相位锁定，对LVDS数据线上的串行比特流进行采样，并将其转换为并行输出数据。在66 MHz的输入时钟频率下，每个LVDS输入线以462 Mbps的比特率运行，使得DS90CR286A的最大吞吐量达到1.848 Gbps，而DS90CR216A的最大吞吐量达到1.386 Gbps。

DS90CR286A和DS90CR216A器件相比前一代接收器有所增强，提供了更宽的数据有效时间窗口。使用这些串行链路器件是解决通过宽高速并行LVCMOS接口传输数据时遇到的EMI（电磁干扰）和电缆尺寸问题的理想选择。这两种器件都提供TSSOP封装。

应用领域

视频显示屏
汽车信息娱乐
工业打印机和成像
数字视频传输
机器视觉

	属性	参数值
	商品目录	其他接口
	数据速率	1.848Gbps
	工作电压	3V~3.6V

	属性	参数值
	工作温度	-40℃~+85℃
	工作电流	105mA
	静态电流	55uA
