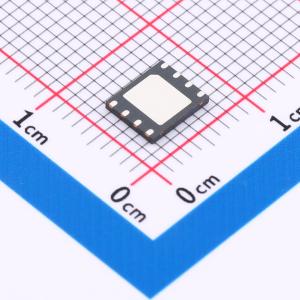

MX25U12832FZNI02实物图
  • MX25U12832FZNI02商品缩略图
  • MX25U12832FZNI02商品缩略图
  • MX25U12832FZNI02商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

MX25U12832FZNI02

1.8V、128Mbit [x1/x2/x4] CMOS串行多输入/输出(SMIO)闪存

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
特性:支持串行外设接口-模式0和模式3。单电源操作-读取、擦除和编程操作电压为1.65至2.0伏。134,217,728 x 1位结构或67,108,864 x 2位(双I/O模式)结构或33,554,432 x 4位(四I/O模式)结构。协议支持-单I/O、双I/O和四I/O。从-1V到Vcc + 1V的闩锁保护至100mA。SPI模式快速读取-所有协议支持高达133MHz的时钟频率
品牌名称
MXIC(旺宏电子)
商品型号
MX25U12832FZNI02
商品编号
C2802861
商品封装
WSON-8-EP(5x6)​
包装方式
编带
商品毛重
0.2081克(g)

商品参数

属性参数值
商品目录NOR FLASH
接口类型SPI
存储容量128Mbit
时钟频率(fc)133MHz
属性参数值
工作电压1.65V~2V
擦写寿命100000次
数据保留 - TDR(年)20年
工作温度-40℃~+85℃

商品特性

  • 支持串行外设接口 - 模式0和模式3
  • 单电源操作 - 读、擦除和编程操作电压为1.65至2.0伏
  • 134,217,728 x 1位结构或67,108,864 x 2位(双I/O模式)结构或33,554,432 x 4位(四I/O模式)结构
  • 协议支持 - 单I/O、双I/O和四I/O
  • 从 - 1V到Vcc + 1V的闩锁保护至100mA
  • SPI模式快速读取 - 所有协议支持高达133MHz的时钟频率
  • 支持快速读取、2READ、DREAD、4READ、QREAD指令
  • 快速读取操作可配置空周期数
  • 支持性能增强模式 - XIP(即取即用)
  • 可用四外设接口(QPI)
  • 相等的4K字节扇区,或每个32K字节或64K字节的相等块 - 任何块可单独擦除
  • 编程:256字节页缓冲区;四输入/输出页编程(4PP)以提高编程性能
  • 典型100,000次擦除/编程周期
  • 20年数据保留
  • 输入数据格式 - 1字节命令代码
  • 高级安全功能 - 块锁定保护;BP0 - BP3和T/B状态位定义防止编程和擦除指令的保护区域大小;高级扇区保护功能(固态保护)
  • 额外的8K位安全OTP
  • 功能唯一标识符 - 工厂锁定可识别,客户可锁定
  • 命令复位
  • 编程/擦除暂停和恢复操作
  • 电子识别 - JEDEC 1字节制造商ID和2字节设备ID;RES命令用于1字节设备ID;REMS命令用于1字节制造商ID和1字节设备ID
  • 支持串行闪存可发现参数(SFDP)模式
  • SCLK输入 - 串行时钟输入
  • SI/SIO0 - 串行数据输入或用于2 x I/O读取模式和4 x I/O读取模式的串行数据输入/输出
  • SO/SIO1 - 串行数据输出或用于2 x I/O读取模式和4 x I/O读取模式的串行数据输入/输出
  • WP#/SIO2 - 硬件写保护或用于4 x I/O读取模式的串行数据输入/输出
  • RESET# - 硬件复位引脚
  • RESET#/SIO3 - 硬件复位引脚或用于4 x I/O读取模式的串行数据输入/输出
  • 封装 - 8引脚SOP(200mil);8焊盘WSON(6x5mm);8焊盘WSON(8x6mm 3.4 x 4.3EP);16引脚SOP(300mil)
  • 所有设备符合RoHS标准且无卤素

数据手册PDF
