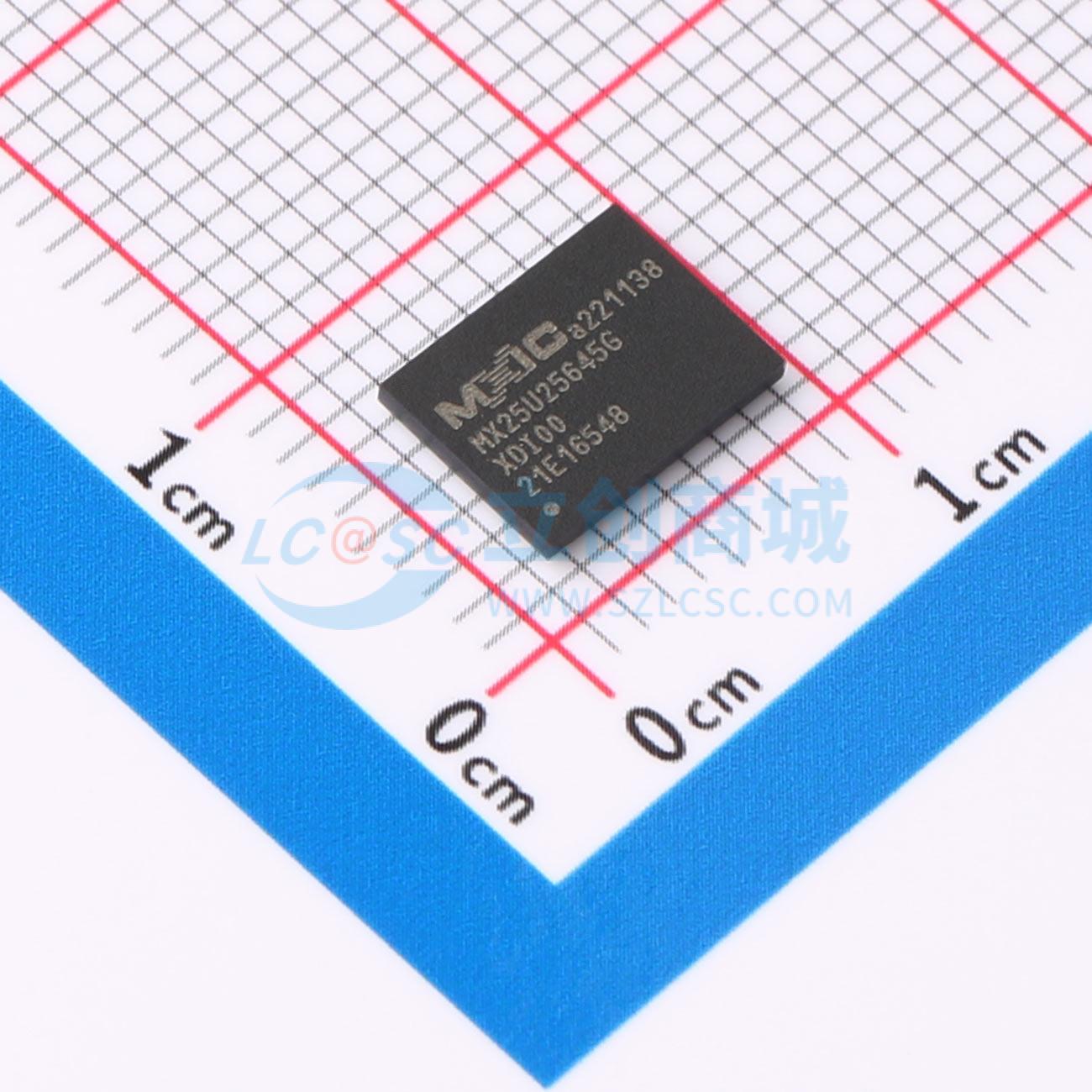

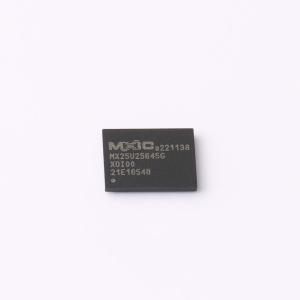

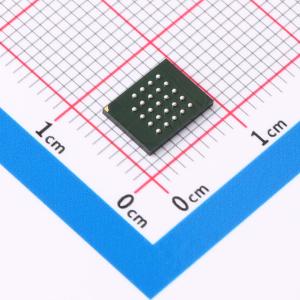

温馨提醒：图片仅供参考，商品以实物为准
MX25U25645GXDI00
CMOS串行多I/O闪存，支持多I/O、DTR模式和XIP模式，具备高级安全特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MXIC(旺宏电子)
- 商品型号
- MX25U25645GXDI00
- 商品编号
- C2802880
- 商品封装
- CSPBGA-24(6x8)
- 包装方式
- 托盘
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | NOR FLASH | |
| 接口类型 | SPI | |
| 存储容量 | 256Mbit | |
| 时钟频率(fc) | 166MHz | |
| 工作电压 | 1.65V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 擦写寿命 | 100000次 | |
| 页写入时间(Tpp) | 750us | |
| 数据保留 - TDR(年) | 20年 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 硬件写保护；绝对写保护；写使能锁存；软件写保护；上电复位 |
商品特性
- 支持串行外设接口——模式0和模式3
- 单电源操作
- 读、擦除和编程操作电压为1.65至2.0伏
- 256Mb：具有268,435,456 x 1位结构，或134,217,728 x 2位（双I/O模式）结构，或67,108,864 x 4位（四I/O模式）结构
- 协议支持：单I/O、双I/O和四I/O
- 从 -1V至Vcc +1V可承受100mA的闩锁保护
- SPI模式下的快速读取
- 支持高达166MHz的快速时钟频率
- 支持快速读取、2READ、DREAD、4READ、QREAD指令
- 支持DTR（双倍传输速率）模式
- 快速读取操作的虚拟周期数可配置
- 支持性能增强模式 - XIP（原地执行）
- 具备四外设接口（QPI）
- 具有4K字节的等扇区，或32K字节的等块，或64K字节的等块
- 任何块都可单独擦除
- 编程：
- 256字节页缓冲器
- 四输入/输出页编程（4PP）以提高编程性能
- 典型的100,000次擦除/编程循环
- 20年数据保留
- 输入数据格式：1字节命令代码
- 高级安全特性：
- 块锁定保护：BP0 - BP3和T/B状态位定义了防止编程和擦除指令的保护区域大小
- 高级扇区保护功能
- 额外的8K位安全OTP
- 具有唯一标识符
- 工厂锁定可识别，且客户可锁定
- 命令复位
- 编程/擦除暂停和恢复操作
- 电子识别：
- JEDEC 1字节制造商ID和2字节设备ID
- RES命令用于获取1字节设备ID
- REMS命令用于获取1字节制造商ID和1字节设备ID
