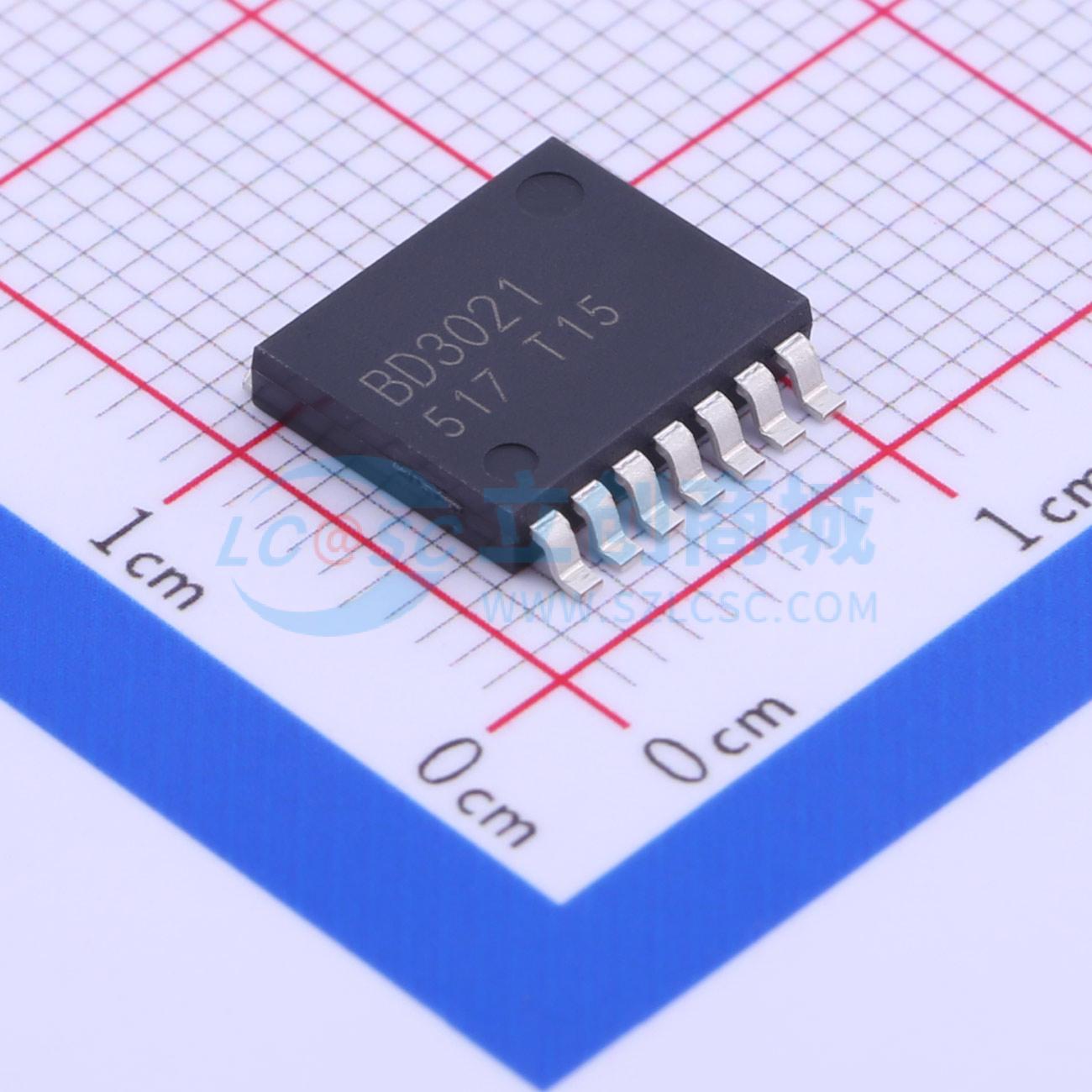

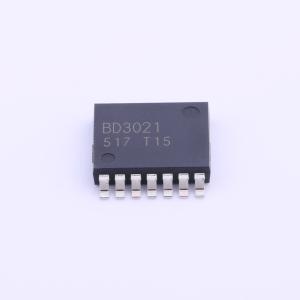

BD3021HFP-MTR

带看门狗定时器的500mA输出低压差稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BD3020HFP、BD3021HFP是集成了看门狗定时器（WDT）的稳压IC，输出电压精度高，误差为±2.0%，电路电流消耗低，典型值为80 μA。这些器件支持使用低ESR陶瓷电容以确保输出稳定性。
品牌名称: ROHM(罗姆)
商品型号: BD3021HFP-MTR
商品编号: C308589
商品封装: HRP-7
包装方式: 编带
商品毛重: 0.674克(g)

商品参数

商品概述

BD3020HFP、BD3021HFP 是一款集成了 WDT（看门狗定时器）的稳压 IC，输出电压精度高，可达 ±2.0%，电路电流消耗低，典型值为 80 μA。这些器件支持使用低 ESR 陶瓷电容以确保输出稳定。复位检测电压可通过在 Vs 端子上连接电阻进行调节（BD3020HFP）。它们能在检测微控制器故障的同时，为任何应用提供稳定的电源。

商品特性

低电路电流：80 μA（典型值）
输出电压：5.0 V（典型值）
输出电流：500 mA
高输出电压精度
可使用低 ESR 陶瓷电容作为输出电容
集成 WDT 复位电路
[BD3020HFP]：可通过 Vs 引脚调节检测电压
[BD3021HFP]：可使用 INH 引脚开启/关闭 WDT
使用 PMOS 输出晶体管实现低饱和电压
VCC 最大电压：50 V
集成过流保护和热关断功能
HRP7 封装

应用领域

汽车（车身、音频系统、导航系统等）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	36V
	输出电压	5.1V
	输出电流	500mA
	电源纹波抑制比(PSRR)	55dB@(120Hz)

	属性	参数值
	压差	600mV@(200mA)
	静态电流(Iq)	80uA
	特性	过流保护；热关断
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
